部份：系統組成整體概述

本系列程序冷熱沖擊試驗箱主要用于測試材料對極高溫或極低溫的抵抗力，這種情況類似于不連續地處于高溫或低溫中的情形，冷熱沖擊試驗?zāi)苁垢鞣N物品在短的時間內完成測試。熱震中產生的變化或物理傷害是熱脹冷縮改變或其他物理性值的改變而引起的，采用PID系統，各類產品才能獲得完全之信賴。熱震的效果包括成品裂開或破層及位移等所引起的電化學變化，PID系統的全數位元自動控制，將使您操作簡易。

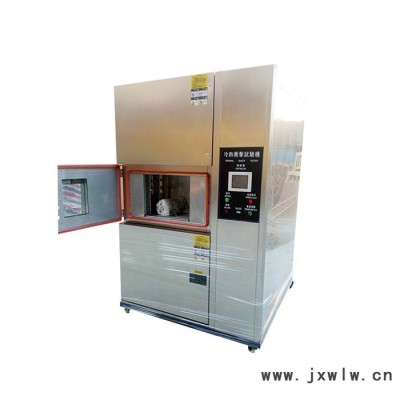

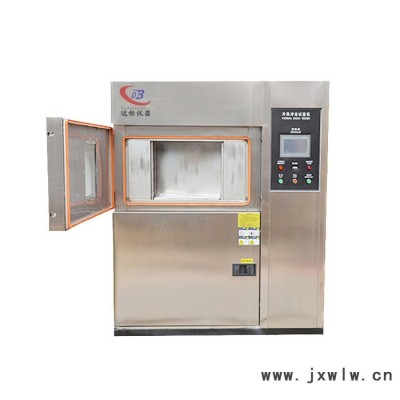

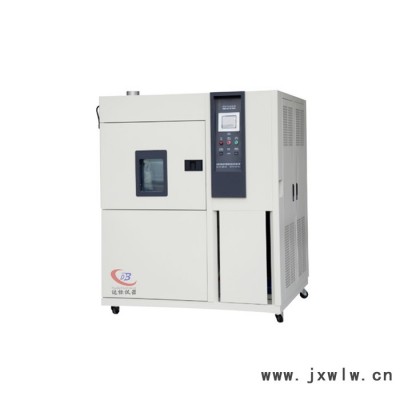

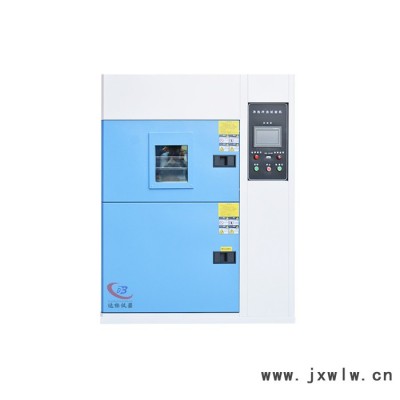

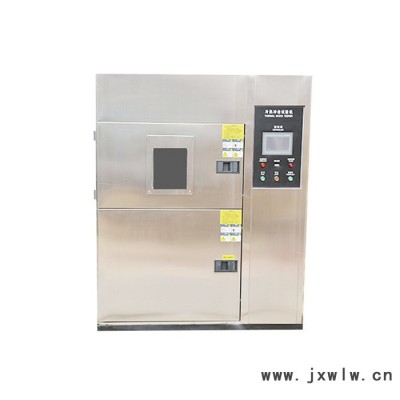

冷熱沖擊試驗機是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。分為兩廂式和三廂式，區別在于試驗方式和內部結構不同，產品符合標準為：GB/T2423.1-2008試驗A、GB/T2423.2-2008試驗B、GB-T10592-2008、GJB150.3-198、GJB360A-96方法107溫度沖擊試驗的要求。

滿足的試驗方法：GJB150.5-86 溫度沖擊試驗，符合MIL，IEC，JIS規范。

第二部份：冷熱沖擊試驗箱用途：

冷熱沖擊試驗箱廣泛用于電子電器零元件、自動化零部件、通訊元件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化,測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的質量,從精密的IC到重機械的元件，可作為其產品改進的依據或參考。

第三部份：冷熱沖擊試驗箱滿足標準：

1.GB-2423.1-89（IEC68-2-1）試驗A：低溫試驗方法。

2.GB-2423.2-89（IEC68-2-2）試驗B：高溫試驗方法。

3.GJB360.8-87（MIL-STD-202F）高溫壽命試驗。

4.GBJ150.3(MIL-STD-810D)高溫試驗方法。

5.GJB150.4(MIL-STD-810D)低溫試驗方法。

6.國軍標GJB150.3-86；

7.國軍標GJB150.4-86；

8.國軍標GJB150.5-86；

第四部份：制冷系統

1、制冷系統及壓縮機：為保證試驗箱降溫速率和低溫度的要求，本試驗箱采用一套2×6HP進口ifc法國泰康全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是起到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現降溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。

第五部份：測控系統

1、溫度測量：Pt100鉑電阻

2、控制裝置：主控制器采用進口雙回路高精度液晶顯示觸摸屏溫度控制器 。

3、該控制器采用韓國進口ＴＥＭＩ8226彩屏液晶觸摸顯示屏，可顯示設定參數、試驗曲線、   運行時間、加熱器工作狀態, PID參數自整定功能?？刂瞥绦虻木幹撇捎萌藱C(jī)對話方式，僅需設定溫度，就可實現制冷機自動運行功能?？刂葡到y(tǒng)具備完善的檢測裝置能自動進行詳細的故障顯示．報警，可選配配置232通訊接口及運行軟件。

4、設定精度：溫度：0.1℃     時間：1s

5、用戶程序容量：30×100段。

6、運行方式：程序運行，恒定運行。

7、獨立超溫保護儀表。

8、設備工作時間累計計時器。

九、冷熱沖擊試驗箱技術特點：

1、采用可編程彩屏韓國進口TEMI8226S，觸摸屏輸入畫面顯示直觀容易操作，數據保存超長。

2、預約開關機功能,結束規劃設定,停電自動保存數據曲線等.

3、實時實驗曲線分析，配備RS232，USB數據存儲連接

4、試驗結束待測品自動回常溫避免結霜結露保護機制.

5、采用伺服冷媒流量控制技術有效達到節能30%以上

6、實驗循環進行，有效達到5天除霜一次，除霜只需2小時，不影響沖擊時間

7、采用純鋁翅片蒸發器，有效降低儲能時間和能量節省

8、具有兩箱和三箱測試功能，符合測試規范

9、制冷優點:

10、傳統設備低溫控制方式：

?制冷壓縮機啟?？刂茰囟龋囟炔▌?dòng)大、嚴重影響壓縮機壽命，已淘汰的技術）

?制冷壓縮機恒定運行+加熱PID控制（導致制冷量與加熱相抵消實現溫度動態平衡，浪費了大量的電能）

11、新型PWM冷控制技術實現低溫節能運行：低溫工作狀態，加熱器不參與工作，通過PWM技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低40%的能耗。
