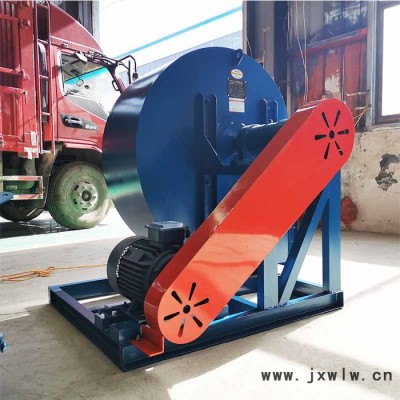

離心風機、除塵系列風機簡介

4-72型離心通風機一般用于工廠及大型建筑的通風換氣，既可用作輸入氣體，亦可用作輸出氣體，本風機可輸送空氣或其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性氣體，且氣體內不得有粘性物質，所含塵土及

硬質顆粒物不大于150mg/m3，氣體溫度不得超80℃。

離心風機、除塵系列風機結構特征

4-72型風機的No2.8A-5A主要由葉輪、機殼、進風口等部分配電機直聯組成。

No6.3-20除上述部分外還有傳動部分；

葉輪--由12片后傾機翼形葉片焊接于弧錐形輪蓋與平板輪盤中間，均用鋼板制造，并經靜動平衡校正和超速運轉實驗，空氣性能良好，效率高，運轉平穩。

機殼--機殼是普通鋼板焊接而成的蝸形體，機殼作成兩種不同型式，2.8-5機殼作為整體，不能拆開，16B-20B機殼作為三開式，除沿中分水平面分為兩半外，上半部再沿垂直中心線分為兩半，用螺栓連接，以便維修時可垂直吊出轉子。

進風口--作為收斂式流線型整體結構，用螺栓固定于風機入口一側。

傳動組--由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由碳鋼加工制作。6.3-12.5四個機號，軸承箱整體結構，且裝有溫度計和油標。16B、20B兩個機號風機用二只并聯軸承座，在軸承座上裝有溫度計，采用軸承潤滑脂潤滑。
