品牌	safevalue
型號	SV-HA-80
加工定制	是
加熱器類型	空氣加熱器

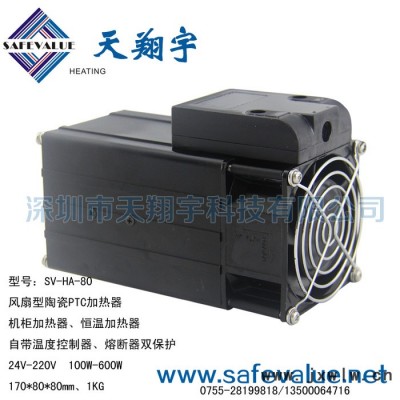

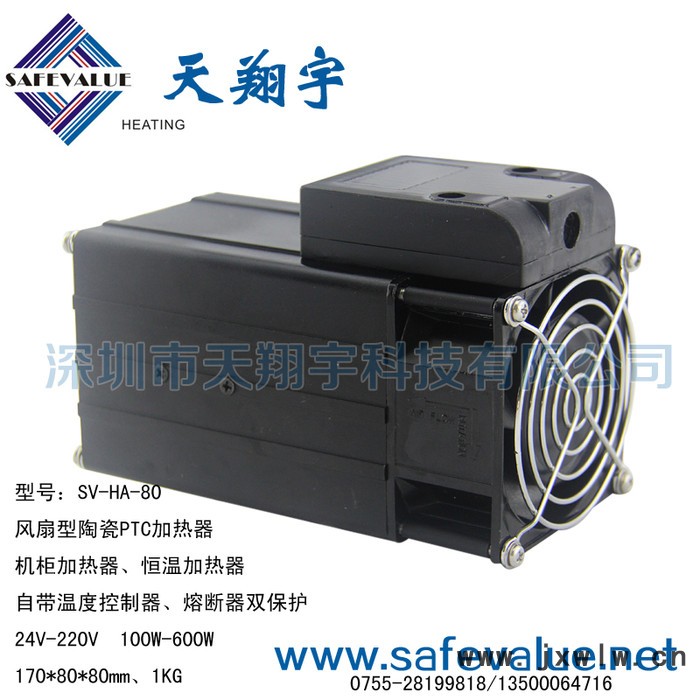

名稱:風扇型PTC加熱器 參數: 型號：SV-HA-80
功率：450W 、650W
電壓：100-120V、220-240V
尺寸：165*80*80mm、205*80*80mm

---

產品特性: 緊湊型設計，區別傳統結構設計，體積小質量輕，方便安裝 高效加熱，數分鐘達到理想效果 品質可靠，穩定性好，連續工作的壽命可達65000H 緊湊型設計 安全可靠，前后配有金屬網罩，散熱片和外殼氧化處理 選配溫控單元，實現自動開啟和關閉  采用標準的220VAC或110VAC供電 配備標準DIN35mm卡扣 可選溫控/熔斷二級保護 配有專用接線盒，安全方便

---

---

產品概述及應用領域：     SV-HA-80系列風扇型陶瓷PTC發熱器是根據各種柜體內空氣加熱（或防凝露）的需要而設計，使用時可有效保持柜內的溫度恒定在需要（設定）的狀態，保證柜內電子元器件的安全運行，減少事故發生，延長使用壽命。主要應用于ATM自動柜員機、自動售票系統、各類閘機、開關柜、光伏機柜、風力發電機柜、電力機柜、通訊機柜等。 技術參數： SV-HA-80-220-450


發熱體	陶瓷PTC發熱板
風扇	永磁同步電動機 VAPO 22CFM(50HZ)   24CFM(60HZ)壽命65000H  at  25℃(77℉)
額定輸出功率 at 25℃(77℉)	400W~500W
沖擊電流	≤5A
選配熔斷器	250V/10A（熔斷溫度110℃）
供電電壓	220~240VAC 50/60HZ
工作的環境溫度	溫區：-40℃~50℃（-40℉~122℉）
工作的環境濕度	MAX:90%RH
工作時殼體的表面溫度	MAX:60℃（140℉）
前后安裝防護網	有（Presence）
絕緣強度	1500V/60S
產品質量	1.0Kg
產品尺寸	80*80*165mm
可調溫度控制器	可選裝
出風口溫度	50-70度
壽命	10年
安裝方式	35mm DIN導軌卡扣固定
選配溫度保護開關	250V/8A（斷開溫度80℃）

風扇型PTC加熱器外觀尺寸圖： 450W

650W

---

安裝示意圖：
卡扣安裝+溫度控制器





加熱器與溫控器接線圖





電路示意圖：簡單的電路示意圖



風扇型PTC加熱器電流變化圖：


風扇型PTC加熱器功率隨環境溫度變化圖：

  產品選型列表：

型號	電壓	功率	重量	尺寸	備注
SV-HA-80-110-300	AC110V	300W	1.0Kg	165*80*80	卡扣安裝
SV-HA-80-110-450	AC110V	450W	1.0Kg	165*80*80	卡扣安裝
SV-HA-80-110-650	AC110V	650W	1.0Kg	165*80*80	卡扣安裝
SV-HA-80-220-300	AC220V	300W	1.3Kg	205*80*80	卡扣安裝
SV-HA-80-220-450	AC220V	450W	1.3Kg	205*80*80	卡扣安裝
SV-HA-80-220-650	AC220V	650W	1.3Kg	205*80*80	卡扣安裝
