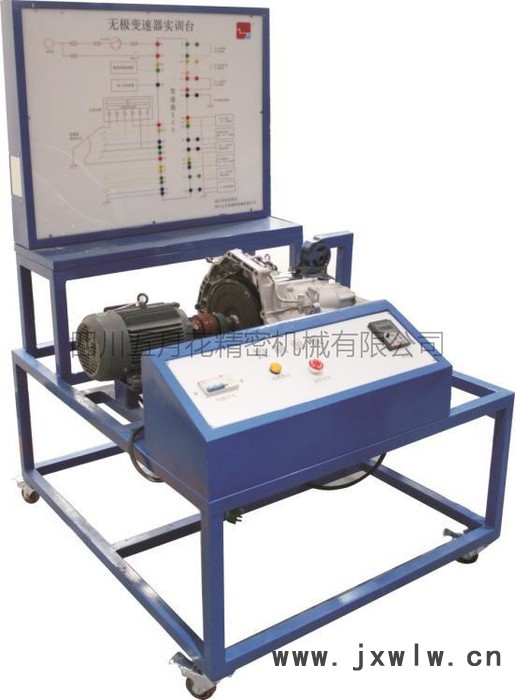

一、產品簡介
該設備采思域變速器總成實物為基礎，可調速三相異步電動機做動力源代替發動機，對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程，適用于各類院校和培訓機構對無極變速器理論和維修實訓的教學需要。
二、功能特點
1.電控?zé)o級變速器可運行。
2.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載；可通過變頻器設定以S曲線圖形進行加速/減速，防止機械設備起動/停止期間的沖擊。
3.實訓臺面板打印有**褪色的彩色電路圖，學員可直觀對照電路圖和實物，認識和分析電控?zé)o級變速器控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
6.實訓臺安裝有診斷座，可連接專用或通用型**，對電控?zé)o級變速器電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓臺配備有電源總開關、電機防護罩等安全保護裝置
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖萬向腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.配備智能化故障設置和考核系統，詳見故障設置說明。
10.可根據教學需求，定制其他車型的變速器實訓臺。
三、技術參數
外形尺寸：1500×1000×1800mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
工作溫度：-40℃～+50℃
四、結構組成
檢測控制面板、組合儀表、發動機無級變速器控制電腦(ECU)、診斷座、點火開關、電控?zé)o級變速器總成、節氣門總成、曲軸傳感器及信號盤、變速器檔桿總成、變速器油散熱裝置、三相異步電動機、變頻器、智能化故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
