產地	安徽
產品認證	ISO9001
電流	交流
額定負載持續率	50%
額定容量	125KVA
額定輸入電流	330A
防護等級	IP55
功率	125KW
規格	1000*500*1710mm
加工精度	大功率
空載電壓	8.4V
控制方式	腳踏
頻段	工頻
驅動形式	氣動
適用原料	ABS
售后服務	終身保固
輸入電壓	380V
樣式	立式
用途	點焊
執行標準	國標
重量	380kg
作用對象	金屬
焊接原理	點焊
焊接方式	點焊
最大焊接厚度	3mm
品牌	寶辰
型號	DTN-125

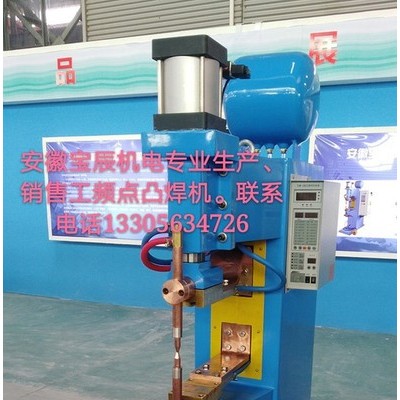

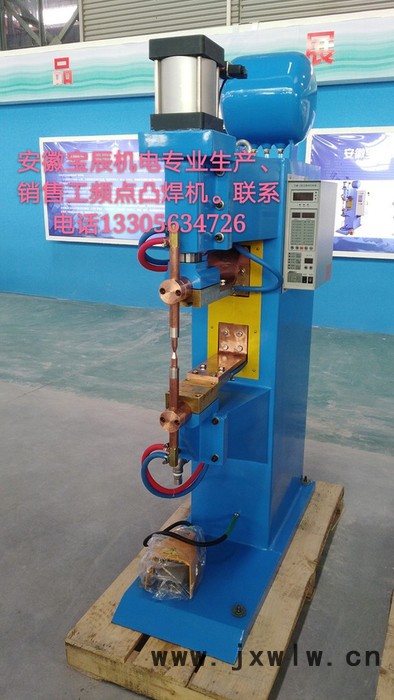

DTN-125工頻點、凸焊機

焊機由下列部分組成 1.焊機機身：機身由鋼板及型焊接而成，加壓動作由氣缸實現。阻焊變壓器放于機身內部，焊機通水冷卻1.焊機機身：機身由鋼板及型焊接而成，加壓動作由氣缸實現。阻焊變壓器放于機身內部，焊機通水冷卻。

2.焊機配有微電腦控制箱：控制箱有五個程序過程控制，即每個程序的工作時間，預壓、加壓、焊接、維持、休止，均有廣泛的調節范圍。焊機的壓力控制及加壓工作由壓縮空氣提供動力實現，上電極直線運動，具有可調整的工作行程和輔行程，下電極可垂直方向調整，電極間壓力恒定，焊機操作僅需按動腳踏開關，焊機具有高效的生產率，減輕焊工勞動強度，能保證焊點質量穩定，滿足各行業大量及成批生產的需要。

系統結構

    1．機械系統

1) 焊機主體：由框架、角鋼、平板等焊裝成封閉式“□”形機身。

2) 壓力機構：由氣缸、活塞、導軌、導軌座等組成。

3) 上下電極：采用本公司**鉻鋯銅加工制造，確保良好的導電，焊接質量穩定可靠。

   2．電氣控制系統

電氣部分采用先進的交流工頻電阻焊控制器，主要部件配用**電器元件，能夠**地控制焊接電流、熱量、脈沖次數等，可適應各種不同焊接規范，且焊接質量穩定。

3．氣動系統

由截止閥、分水濾清器、油霧器、調壓閥、電磁氣閥、貯氣桶等組成。氣源接到進氣閥，入儲氣桶。氣路系統中，油霧器盛油用完要補加；分水濾清器積水要放去。氣路中所裝有調壓閥，保證氣路到達一定的壓力值時才能接通焊接電流，故在操作前可根據焊接需要調整壓力。

4．潤滑、冷卻系統

(1)：潤滑系統：

各相對運動部位根據運動頻率，適時按要求添加潤滑劑，以保證潤滑良好，運轉自動。

(2)：冷卻系統：

焊接過程中要保持冷卻水路通暢，不焊接時要切斷冷卻水。冷卻水應為30℃以下不含雜質的**水。壓力≥0.2Mpa冷卻水路應每月清洗一次，并向給水口吹入壓縮空氣，以清除水路中的污垢。

注意：在寒冷時期及寒冷地區使用完畢、或設備準備長期閑置時，要向給水口吹入壓縮空氣，將冷卻水完全排干，污垢除凈，防止結冰、堵塞等情形出現而損壞冷卻管路。
