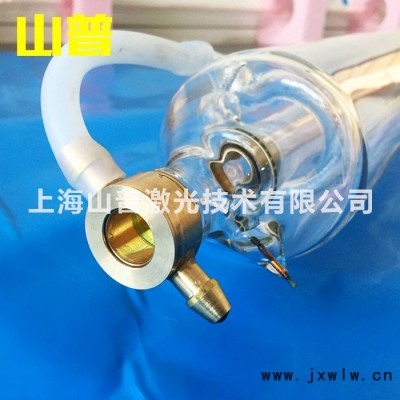

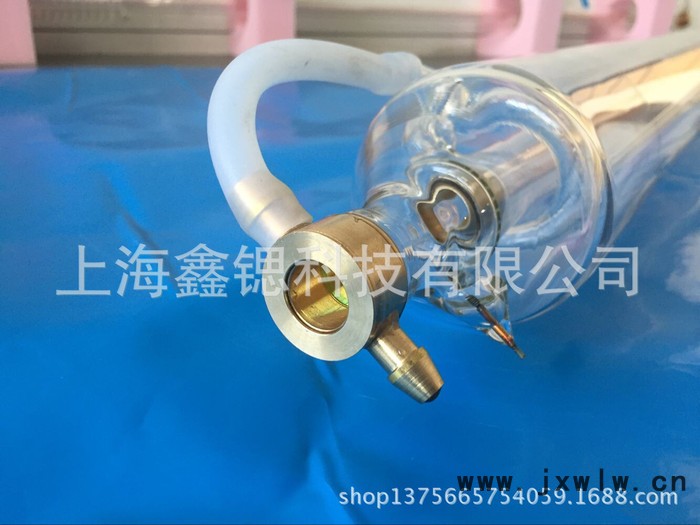

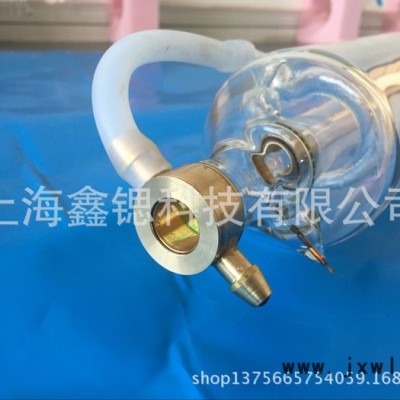

本器主要由硬質玻璃、諧振腔、電極三部分組成。

1．硬質玻璃部分；本部件由 GG17料燒制成放電管、水冷套、儲氣套和回氣管而組成。封離式CO2激光器通常為三層套管結構**里面的是放電管，中間是水凈套，** 外一層是儲氣套，回氣管是用于連通放電管和儲氣管。

2．諧振腔部分：本部件由全反鏡和輸出反射鏡組成。諧振腔的全反鏡一 般以光學玻璃為基底，表面渡金膜，金膜反射鏡在10.6um附近的反射率達98%以上；諧振腔的輸出反射鏡一般采用能透射10.6um輻射的 紅外線材料鍺(Ge)為基底,在上面渡上多層介質膜而制成。

3．電極部分:CO2激光器一般采用冷陰極，形狀為圓筒形，陰極材料選 用對激光器的壽命有很大的影響，對陰極材料的基本要求是：濺射率低，氣體吸收率小，常用的金屬材料為鎳。

CO2激光器的使用注意事項：

1.使用時請先接通冷卻水，采用低進高出的原則，調整出水管位置，保證冷卻水充滿冷卻管，再開啟電源。要求：冷卻水采用軟水（蒸餾水或純凈水），并且要經常注意冷卻水的水溫，**高水溫不得高于35**好水溫保持在25℃以下，特別是夏天，一旦發現水溫過高，應及時更換冷卻水或停機休息一段時間；寒冷地區冷卻水不得結冰，尤其是激光器停機后，不得讓冷卻水儲留在激光管內，以免冷卻水結冰導致炸裂。

特別注意：使用交流管的用戶，冷卻水水箱一定要接地);

2.如果制冷采用水泵，則要求保證冷卻水的流量在2L-4L/分鐘；如果冷卻效果不好，會引起跳膜，導致功率下降。

3.根據激光器電性能參數正確選用相匹配的電源；正確分清管子的正負極（通常情況下激光管出光窗口端為負極）。

4.注意保護激光器的輸出窗口，避免工作過程中（也包括調試光路過程中）產生的煙霧濺射到輸出窗口外表面，防止輸出窗口外表面被污染，必須配備抽煙設備。輸出窗口如果被污染，功率會下降，這時可用脫脂棉或綢布蘸無水酒精輕輕擦拭輸出窗口外表面。

5.在調試過程中，通過調整激光器支撐點或旋轉激光器方位，以達到**輸出效果，再將激光器固定。

6.請務必注意：不能拆掉電極上的細金屬絲，此金屬絲用于保證電極與輸出窗口內表面電位相等，防止產生電弧，避免輸出窗口內表面被燒壞，延長激光器的使用壽命。（注：輸出窗口端為玻璃水冷套的激光光器無此金屬絲）

7.避免高壓電極附近堆積塵埃，影響激光器使用效果，為了防止高壓靜電場導致高壓電極吸附顆粒，可采用絕緣硅膠對電極進行灌封。

8.激光器在使用過程中，不能有水垢在冷卻管內形成，以免造成冷卻水堵塞；一旦發現，可用20%的稀酸鹽清洗冷卻管，清除水垢。

9.激光器為玻璃制品，易碎。安裝使用時，避免局部受力，尤其電極樁頭不能受到橫向外力作用。
