產品型號：PZ--20MD
產品簡介：PZ-20MD是我公司開發的磨刀機床專用視頻顯微鏡。將該顯微鏡安裝在磨刀機床上，可通過光學顯微鏡筒和攝像機把刀具圖像放大后，再由視頻信號線將其傳輸?shù)诫娔X主機。

一．產品介紹：

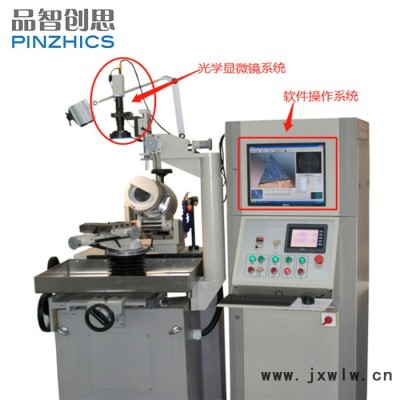

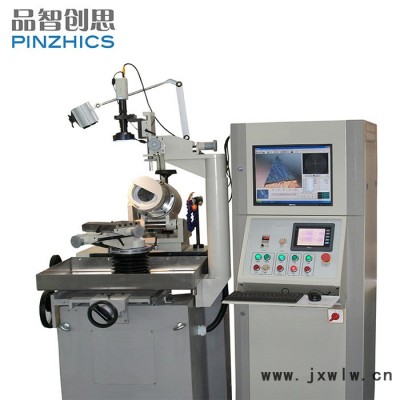

PZ-20MD是我公司開發的磨刀機床專用視頻顯微鏡。將該顯微鏡安裝在磨刀機床上，可通過光學顯微鏡筒和攝像機把刀具圖像放大后，再由視頻信號線將其傳輸?shù)诫娔X主機。通過電腦顯示器實時觀察刀具外型，通過精密測量軟件可以測量刀具任意幾何尺寸如：直徑、半徑、角度、寬度、圓心等尺寸。實時對比刀具外型尺寸，可把標準的DXF刀具圖調入電腦測量軟件中與實際刀具做1∶1對比等多種功能。

二．系統組成：

1、 電腦主機一臺；要求操作系統為win7或winXP，主板上有PCI插槽一個，USB2.0接口一個。（選配）

2、 17寸電腦顯示器一臺，用4：3的顯示器。（選配）

3、 連續變倍顯微鏡筒一個。

4、 長工作距變倍物鏡一個。

5、  鏡筒防護罩一個。

6、SONY機芯1/3’彩色攝像機一個。（包含12V電源和視頻信號線）

7、 精密測量軟件光盤一張。

8、精密測量軟件鑰匙一個。

9、 精密測量軟件標準校正光學板一塊。

10、電腦視頻采集卡一塊。

11、12V可調LED燈環形光源一個。（選配）

三．視頻顯微鏡簡介：

   20MD視頻顯微鏡是一種連續變倍的單筒顯微鏡，該顯微鏡與高清晰度的彩色CCD和彩色電視機配套使用，該系列儀器具有較長的工作距離，寬闊的視野，高清晰度的成像質量。設計有0.3X 0.5X 0.75X 1.5X 2X  系列輔助物鏡和0.35X ,0.5X ,0.75X, 1X ,1.5X ,2X系列攝影目鏡,根據用戶不同場合要求。

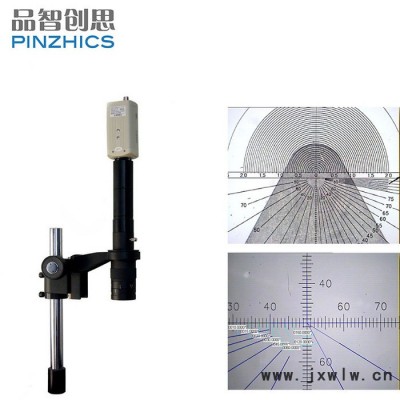

四．結構(如圖示)：

1)支架(選配)  (2)鎖緊手輪  (3)升降座  (4)主物鏡(直徑45mm長度200mm)  (5)滾花螺釘 (6)攝影目鏡 (7)輔助物鏡     (8)CCD攝像機（長度120mm）   (9)CCD攝像機電源  (10)CCD攝像機信號線    (11)電腦 (選配)

五．主要技術規格：

—  物鏡連續變倍范圍0.8X～5X變倍時整數倍帶定位裝置。

—標準總倍率： 0.8X～5X，擴展總倍率：0.11X～50X（使用附加物鏡和各倍率CCD接頭）

—  全程齊焦，照明均勻，高分辨率。

—  支架與主機配合尺寸：Φ45mm

— 0.3X、0.5X、1X、1.5X、2X 五種倍率CCD接頭可選

— 0.3X、0.5X、0.75X、1X、1.5X、2X、5X附加物鏡可選

—多種輔助光源，底座可選（選配）

— 調整說明：松開升降組上面的兩顆螺絲，CCD接頭可360°旋轉，可用于調整CCD的方向；同時松開有滾花紋零件的三顆螺絲，旋轉有滾花紋的零件，可實現高、低同焦面。儀器上端的三顆螺絲可用于CCD靶面不在中心時的調整。

六．單筒中心調節方法：

1、前提是該鏡頭必須是同步的，也**是說要調好齊焦，也**是說鏡頭從0.75X-5X時整個倍數是清晰的：“把倍數調節到高倍的時候，調節鏡頭的工作距離，也**是上下升降整個鏡頭，使成像晰，那么把倍數慢慢調節到低倍數的時候，成像可能會模糊，這個時候調節CCD接口帶波紋手輪使成像清晰，這里要松定CCD接口的5顆螺釘，這個整個步驟可以重復1-2次。調節完同步后再鎖死5顆螺釘。

2、 首先把鏡頭調節到高倍，在顯示器屏幕的中心點（簡稱1點）做個記號。把成像的中心點（物體的中心）移到1點。

3、把鏡頭的倍數調節到低倍數，那么物體的中心會偏移到顯示器另外的一個位置，在該位置我們做好記號（簡稱2點）

4、 那么我們再把鏡頭轉到高倍，把像的中心移動2點，那么把鏡頭的倍數轉到低倍數。這個時候，我們通過CCD接口可調位置的三顆螺釘（上段的三顆，靠CCD螺紋的那顆），把該位置物體成像的中心調節到1點。這樣整個中心的調節。

5、其實2點才是鏡頭的中心點，那么要通過調節把2點移動到1點后才是物體的中心和鏡頭的中心重合。

精密影像測繪儀測量軟件簡介：

繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。

自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。

測量標注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。

SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。

報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。

鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。

實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。

拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。

客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率。
