產品介紹：


一、用途說明

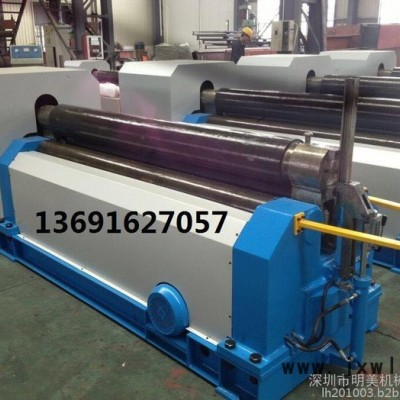

　　本設備為對稱上調式三輥卷板機，用于在常溫下彎卷一定厚度的金屬板成筒狀.弧形等零件。其工作原理是旋轉式彎曲變形。是化工.水泥.造船.鍋爐.航空.水利.輸變電鐵塔等機器設備制造行業的必備設備。

　　二.結構與傳動

　　2.1主要部件

　　(1)、上下輥：為卷板機的重要部件，材質為精制鍛件，粗車成形留有加工余量，經調質處理HB240~280，再進行精加工**輥面淬火HRC40~45。

　　(2)、機架：分左右機架各一件，為鋼板焊接結構件，經祛除焊接應力處理，機架有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。在其下部裝有蝸輪副和螺旋副?？课佪喼新菽感D(zhuǎn)使上輥上升或下降。

　　(3)、支撐輥裝置：用于下輥中部的支撐，提高下輥剛性從而提高工件成形精度。

　　(4)、減速機：主副減速機均采用圓柱齒輪減速機。與墊高一同安裝在工作底座上。

　　(5)、卸料平衡裝置：裝于減速機一側用于卸料時平衡上輥。

　　(6)、翻倒機構：裝于倒頭側用于倒頭的翻轉及恢復。

　　(7)、底座：為整體底座，便于安裝和起吊。由型鋼與鋼板焊接而成，經祛除應力處理。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。

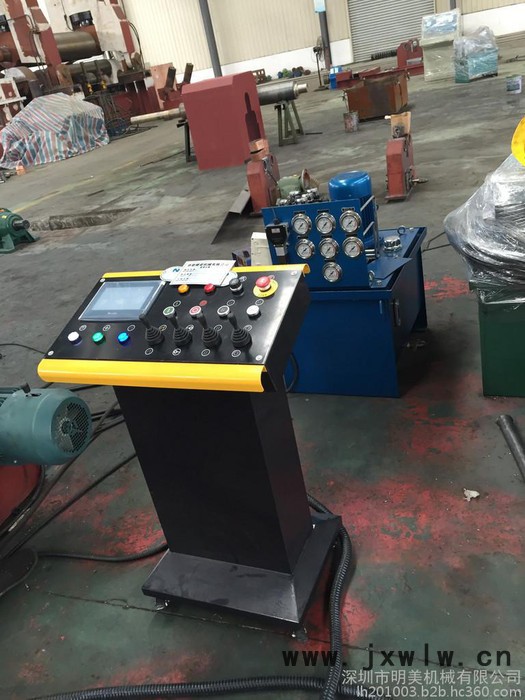

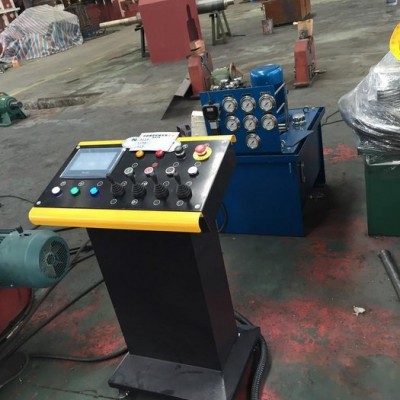

　　(8)、電氣部分：采用三相380V/50Hz交流電源，一臺主電機驅動下輥旋轉，一臺副電機驅動上輥升降。本機控制電器均安裝在操縱箱內，具有短路過熱保護。電柜可根據操作需要進行擺放，操作方便

卷板機卷軸鍍鉻在卷制不銹鋼材料時，可有效的防止不銹鋼表面劃傷和滲碳！

該機屬于三輥對稱式卷板機，用于常溫狀態下將低碳鋼，低合金鋼卷成圓筒形。上輥可以垂直升降。滾圓時通過電機、減速機帶動兩下輥進行。由于下輥標高不變，所以便于進料和操作。
本機是鍋爐、造船、石油化工、水泥、電機以及其他制造等行業的必備設備。本機結構緊湊，操作方便，是我國目前廣泛應用的中小型卷板設備。
該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。

  圖1.1 三輥卷板機工作原理圖
由圖1.1：主運動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。輔運動指上輥的上升或下降運動。
它是以兩個下輥為主動輪 ，由主動機、聯軸器、減速器及開式齒輪副驅動。上輥工作時，由于鋼板間的摩擦力帶動。同時作為從動軸，起調整擠壓的作用。由單獨的傳動系統控制，主要組成是：上輥升降電動機、減速器、蝸輪副、螺母。工作時，由蝸輪副轉動蝸輪內螺母，使螺桿及上輥軸承座作升降運動。兩個下輥可以正反兩個方向轉動，在上輥的壓力下下輥經過反復的滾動，使板料達到所需要的曲率，形成預計的形狀。
