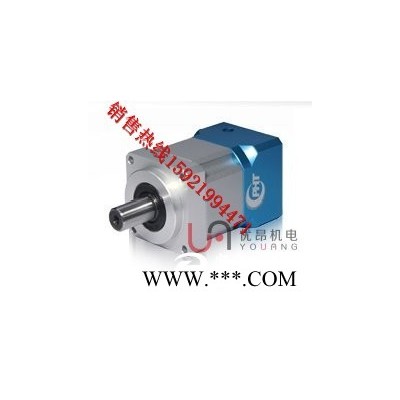

產品名稱：PHT品宏DM行星式減速機

產品類別：精密行星減速機

產品簡介：行星減速機主要傳動結構為:行星輪太陽輪外齒圈. 　　因?yàn)榻Y(jié)構原因單級減速*小為3*大一般不超過10常見減速比為:3.4.5.8減速機級數一般不超過3但有部分大減速比定制減速機有

portant;">2 產品說明

尺寸		DM060	DM070	DM090	DM120	DM150	DM180
D1		70	75	105	130	165	215
D2		5.5	5.5	6.8	8.6	10.5	13
※D3		16(12~16)	16(12~16)	20(16~22)	32(24~35)	42(38~45)	55(50~60)
D4		50	60	80	110	130	160
C1		35	33	56	58	74	107
C2		7	5	6	5	4	10
C3		27	27	49	52	67	96
C4		3	3	5	5	5	6
C5		20	20	25	40	45	70
C6		60	68	95	114	142	180
C7		15	17	17	14	18	25
L	L1(一段)	125	125	168	170	265	332
L	L2(二段)	147	147	196	198	315	414
M		M5*P0.8×12	M5*P0.8×12	M6*P1.5×12	M8*P1.25×27	M12*P1.75×32	M14*P1.75×40
K1		5	5	6	10	12	14
K2		18	18	22.5	35.1	45	58.5
d		≦14	≦14	≦24	≦28	≦42	≦55
△A		30~50	30~60	50~80	55~110	95~130	95~155
B		4.5	6	6	5	10	11
△F		≦33.5	≦33.5	≦47.5	≦47.5	≦66.5	≦82.5
註：三段不在此表中，如有需要請和我們的銷售人員聯絡。 ※：減速機出力軸，可以為客戶定製大小和長短。 △：此記號表示之特殊尺寸，按客戶需求和伺服馬達不同而有所變動。

規格	減速比		DM060	DM070	DM090	DM120	DM150	DM180
瞬間*大輸出扭矩 (1) T2b[Nm]	3/9/10/21/30		132	144	504	780	1428	2961
	4/15/16/20/25/40		162	180	564	918	1680	3840
	7/28/35/70/100		138	156	528	855	1560	3555
	5/50		144	168	540	976	1608	3744
額定輸出扭矩 T2N [Nm]	3/9/10/30		44	48	168	260	476	987
	4/15/16/20/25/28/40		54	60	188	306	560	1280
	7/21/35/70/100		46	52	176	285	520	1185
	5/50		48	56	180	292	536	1248
減速比 (Reduction Ratio)	1 stage		3/4/5/7/10
	2 stage		9/12/15/16/20/21/25/28/30/35/40/49/50/70
	3 stage		100/200/250
額定輸入轉速 n1N [rpm]	3/4/5		3300	3300	2600	2300	220	1500
	7/10		4000	4000	2900	2700	2700	2400
	12~40		4400	4400	3200	3000	3000	2800
	50		4800	4800	3600	3300	3200	3000
	70~100		5500	5500	4200	3900	3500	3200
徑向負荷力（3） FrMax[N]	3~100		2600	2600	6000	7500	9000	14000
軸向負荷力（3） FrMax[N]	3~100		2300	2300	5400	6700	9000	14000
精密背隙 [arcmin]	3~10		≦5	≦5	≦5	≦5	≦5	≦5
精密背隙 [arcmin]	12~100		≦8	≦8	≦8	≦8	≦8	≦8
扭轉剛性 [Nm/arcmin]	3~100		6.5	7	14	27	48	115
容許徑向力 F2rB2	N	L1，L2	1400	1400	6200	7500	14000	22000
容許軸向力 F2aB2	N	L1，L2	800	800	5200	3225	12000	20000
滿載時使用效率 %	3~10		≧97
滿載時使用效率 %	12~100		≧94
使用壽命 Lh2 [h]	3~100		20000
重量 [KG]	3~10		1.28	1.4	4.1	6.3	18	38
重量 [KG]	12~100		1.6	1.8	5.2	7.8	25	50
噪音值 db			65	65	64	64	64	64
使用溫度範圍（℃）			( -15℃ ~ +90℃ )
防護等級			IP64
潤滑油			人工合成潤滑油
轉動質量 J1 [kg.cm]	段數	減速比
	1	3	0.042	0.042	0.78	2.38	19.8	48.7
		4	0.03	0.03	0.6	2	17	45
		5	0.029	0.029	0.59	2	17	46.5
		7	0.028	0.028	0.73	2	16.8	45.5
		10	0.035	0.035	0.75	2.3	19	48
	2	9	0.042	0.042	0.78	2.38	19.8	19.8
		12	0.03	0.03	0.73	2.1	17	19
		16	0.03	0.03	0.6	2.1	17	17
		20	0.03	0.03	0.6	2.1	16.8	17
		25	0.029	0.029	0.75	2.1	17	17
		28	0.03	0.03	0.75	2.1	19	17
		35	0.03	0.03	0.73	2.38	19	19
		40	0.035	0.035	0.78	2.38	19	19
		50	0.035	0.035	0.78	2.38	19	19
		70	0.035	0.035	0.78	2.38	19	19
		100	0.035	0.035	0.78	2.38	19.8	19.8
註： 1. 三段不在上表中、另有軸加長和加大設計、若需要用到請告之我們銷售人員。 2. 慣性距較大的場合減速機型號需選大一級使用，輸出轉速100rpm作用於輸出軸中心。 3. 連續運轉將會減少減速機二分之一的使用壽命。
