測量范圍	0-1000
電源電壓	24
功耗	5
基本誤差	2
類型	電化學式氣體分析儀
顯示方式	數顯式
結構型式	在線式
品牌	RAE/華瑞
型號	FGM-3300
加工定制	是
外形尺寸（長x寬x高）	182mm×195mm×107mm
氣體流量	3

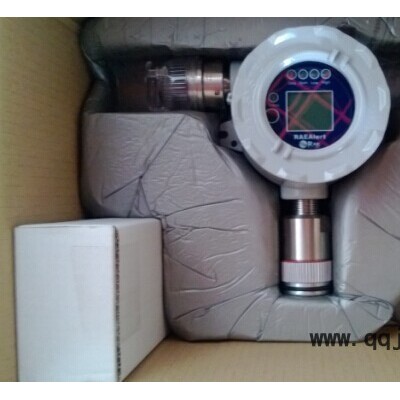

FGM-3300  RAEalert EC有毒氣體檢測儀



   產 品 說 明

RAEalert EC是一款采用模塊化設計、具有智能化傳感器檢測技術、整體隔爆結構、固定安裝方式的有毒氣體檢測儀。標準配置為帶點陣LCD 液晶顯示、三線制4~20mA 模擬和RS485 數字信號輸出，可選配置為可編程開關量輸出等模塊，根據用戶需求提供定制化產品，還支持輸出信號微調等功能，方便系統組網及維護。可檢測CO、H2S、O2、SO2、Cl2、NH3、HCN、NO、NO2、PH3、ClO2、ETO 等多種有毒有害氣體。

主要特點：
• 智能化EC傳感器，采用本質安全技術，可支持多氣體、多量程檢測，并可根據用戶需求提供定制化產品，無需工具可實現傳感器互換、離線標定和零點自校準
• 智能的溫度和零點補償算法，使儀器具有更加優良的性能
• 具有很好的選擇性，避免了其他氣體對被檢測氣體的干擾
• 多種信號輸出，既可方便接入PLC/DCS 等工控系統，也可以作為單機控制使用
• 超大點陣LCD 液晶顯示，支持中英文界面
• 免開蓋，紅外遙控器操作，單人可維護
• 本地報警指示，一體化聲光報警器（選配）
• 儀器具有超量程、反極性保護，能避免人為操作不當引起的危險
• 豐富的電氣接口，可供用戶選擇
• 通過ATEX、UL、CSA 等認證，具有國際化高端品質
應用領域：
•石油、石化
•冶金、化工
•環保
•造紙、印染
•市政
•科研、教育
•國防


技術參數：
檢測原理
電化學
傳感器
智能傳感器
采樣方式
擴散式
工作電源
9~30VDC
**大功率
30mA@24VDC
輸出信號
4~20mA, 可微調
負載阻抗
600Ω

其他輸出
RS485 Modbus，繼電器模塊（選配） 高報、低報和 故障30VDC/5A，常開 / 常閉可選
檢測精度
±2%F.S.
響應時間(T90)
<15s
電氣接口
3/4” NPT M
安裝方式
2”立管 / 壁掛安裝

顯示方式
128×96 點陣液晶，支持圖文顯示
1 個 LED 狀態指示燈，4 個 LED 功能指示燈
防護等級
IP65
環境溫度
-40℃ ~+70℃ ( 極限值 )
-40℃ ~+55℃ ( 典型值 )
環境濕度
15~95% RH( 無凝露）
環境壓力
86kPa ~106kPa
外形尺寸
182mm×195mm×107mm（HWD）
殼體材料
鋁合金
重量
1.5kg
ATEX
Ex d ia IIC T4（取證中）
UL/CSA
Class I, Div. 1, Groups BCD T4（取證中）
IECEx
Ex d ia IIC T4（取證中）
防爆認證
Ex d ia IIC T6
標準配置
• 檢測儀主機
• 操作說明書
• 標氣罩
• 安裝附件
可選配件
• 繼電器模塊
• 聲光報警器
• 遙控器
• 標準氣
• 減壓閥
安裝附件
• 穿線接頭
• 壓緊螺母
• U 型安裝夾
• 安裝背板
• 標氣罩
• 防雨罩
• 堵頭
