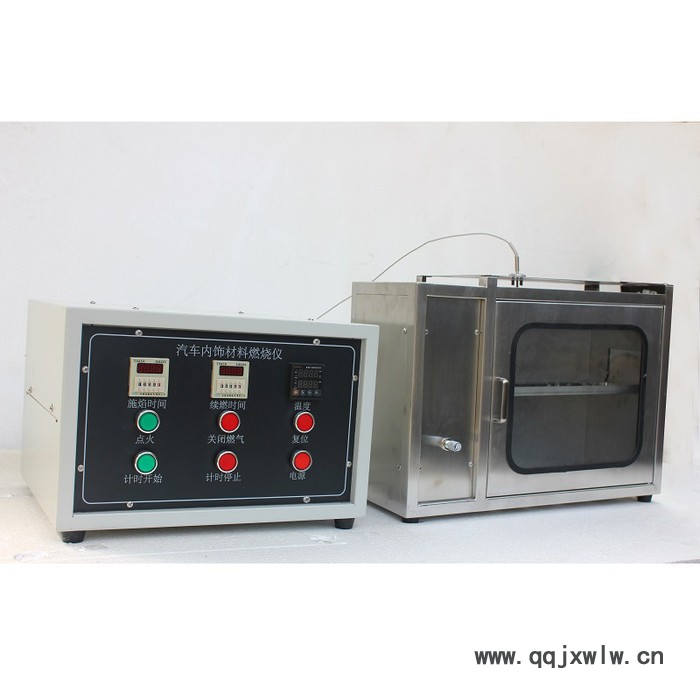

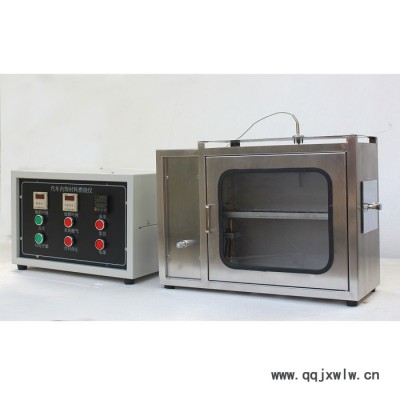

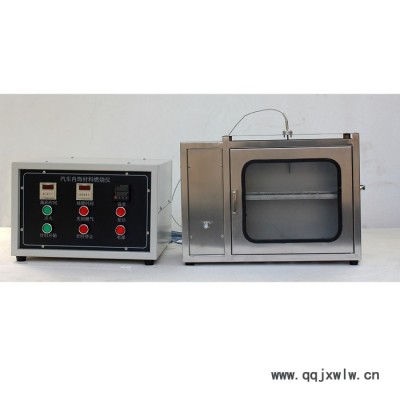

觸摸屏款分體式汽車內飾材料燃燒試驗QCS-2型

一、使用范圍

經濟款分體式汽車內飾材料燃燒試驗儀主要針對汽車內飾材料的可燃性進行定性評定。適用于各種類型的汽車內飾材料生產廠家及其材料部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

汽車內飾材料燃燒阻燃試驗儀器標準GB8410-2006中4.2.9要求汽車內飾材料燃燒試驗儀燃燒箱應放在通風櫥中，通風櫥內部容積為燃燒箱體積20倍-110倍，而且通風櫥長寬高的任意尺寸不得超過另外兩尺寸中任意尺寸的2.5倍。該款分體式汽車內飾材料燃燒試驗儀將設備控制部分和燃燒箱分開設計，用戶后期需完全執行GB8410-2006標準時可根據自己需求加裝通風櫥。

二、儀器工作條件及主要技術指標

2.1環境溫度：-5℃-30 ℃。

2.2相對濕度：≤ 85% 。

2.3供電電壓：220V+ 10%、50HZ,功率：100W。

2.4氣源：液化石油氣

2.5控制部分尺寸：590mm*210mm*460mm，  燃燒部分 長383寬205高355（箱內）。

2.6秒表精度不低于0.5s 。

2.7本生燈（即燃燒器）對試樣施加火焰15s。

2.8本生燈管內徑9.5mm+ 0.1mmm，長約100mm。

2.9試驗傾角：本生燈90°垂直對著水平放置的樣品燃燒

2.10火焰高度：20mm± 2mm 到100mm±2mm可調(一般調為38mm)

2.11施焰時間：0-999.9s±0.1s可調（一般選擇為15s)

2.12續燃時間：0-999.9s±0.1s，觀察火焰達到標線后手動開始、手動暫停

2.13燃燒氣體：液化石油氣或煤氣

2.14溫度范圍：0～200℃（顯示測試狀態下工作室內部溫度）

2.15觸摸屏相關參數：

a. 尺寸：7寸 有效顯示尺寸 長15.5cm 寬8.6cm；

b. 分辨率：800*480

c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式

d. 儲存容量:1G

e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f. 采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示

g. 主控制器均采用低能耗處理器，自動進入節能模式

三、設備組成

1. 點火自動控制系統                                試驗過程：試驗程序自動控制

2. 自動進排氣系統（燃?xì)庾詣娱_啟、自動關閉）

3. 計時系統：燃燒計時器、余焰計時器

4. U型支架：上支架有6個銷孔，下支架對應有6個銷子，并布有線徑為0.25mm及間距為25mm的耐熱金屬支撐線

5. 試驗支架第三標線距第二標線距離為154mm

6. 耐熱金屬絲槽 0.5mmX0.5mm 間距 25mm

7. 金屬絲長度大于110mm,每25mm有7~8個光圓齒

8. 溫度數顯，測量范圍0-200℃

9. 火焰標尺精度：0.1mm

四、裝箱清單

控制器 1臺

燃燒箱 1臺

U型試樣夾               1付

氣源管 1根

電源線 1根

火焰標尺 1根

說明書 1份

合格證 1張

五、設計標準

GB8410-2006 (不含通風櫥部分要求 不含風速部分要求)

FMVSS 571.302等標準規定的模擬燃燒性能安全試驗項目

DIN7520《汽車內飾材料的燃燒特性》

TL1010汽車內飾材料燃燒特性

符合標準：GM6090M、DIN75200、GM9070P、FMVSS 302、JIS D 1201、JASO M403 、ISO 3795、ASTM D5132、QB／T 2729-2005
