一、 概述

  氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護方便、反應速度快、測量范圍廣等特點，而廣泛應用于電力、冶金、供暖、建材、電子等部門，分析各種工業鍋爐及窯爐中煙氣的氧含量，提高燃燒效率，節約能源，減少環境污染。

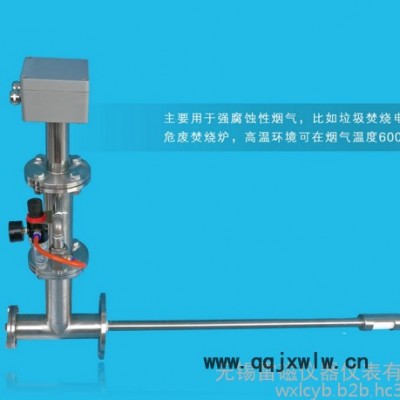

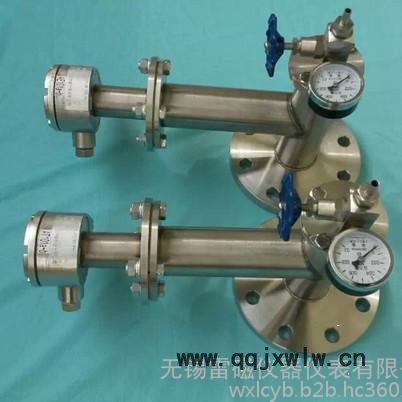

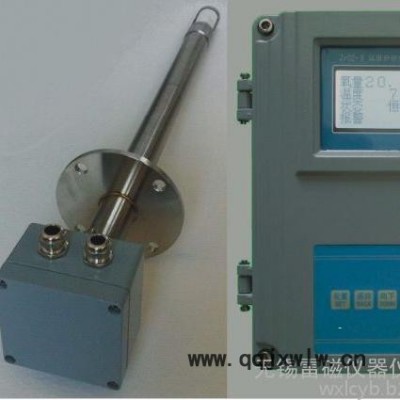

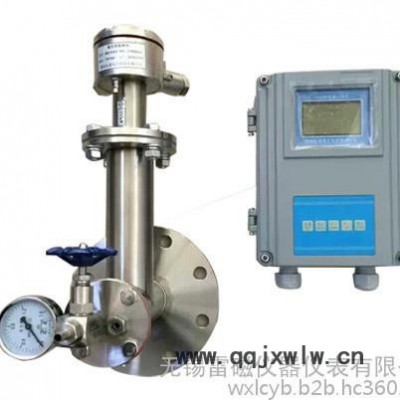

   氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和先進的生產工藝，在電極涂層上添加抑制電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構，不需取樣系統，能及時反映鍋爐內燃燒狀況，如與自控裝置配合使用，可有效地控制燃燒狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控制更具有人性化；可與各類型DCS數據接入設備連接。使儀表的操作變的簡單，容易掌握。具有以下特點：

? 1. 通用性較強，可以直接替換其它廠家氧量分析儀。

  2. 大屏幕藍底白字ＬＣＤ顯示。

? 3. 全中文操作菜單(出口產品可以提供英文菜單)。

? 4. 氧量量程0.01-25.00％內自由設定（**小量程0-5%）。

  5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。

? 6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。

? 7. 本底電勢一鍵校正。

? 8. 可用標準氣在線校準。

? 9.  4-20mA標準電流輸出與主電路光電隔離，可直接遠傳進入DCS系統。

?  10. 多種故障信息提示。

二、工作原理

       氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能

產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣

體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一

定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可

以用能斯特（Nernst）公式來表示：

             E=RT/4F×LnP1/P2

式中：E—氧濃差電勢（V）

     R—理想氣體常數（8.314J/moLK）

     T—溫度值（K）

     F—法拉第常數（96500c/moL）

     P1—參比氣體分壓（空氣）

     P2—被測氣體分壓

   變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。

   700℃和750℃時氧濃度與氧濃差電勢關系見附表．

三、 技術指標

? 量程：    0.01～25.00%O2(量程從5.00％－25.00％內自由設置）

    輸出信號： 4 ～20mA 負載電阻≤500Ω隔離

    重復性：   滿量程的±0.5%

    基本誤差：≤±1%（滿量程）

    穩定性：   ≤±1%（儀器連續檢定4h）

    響應時間：當標準氣體從檢測器入口引入時計，5秒內達到90%的響應

    環境溫度：檢測器 -10℃～80℃   轉換器 0℃～40℃

    電源及功耗：電源220±10%VAC，功耗**大為150W

?   樣氣溫度：   ≤700℃（700℃以上協商供貨）

?   樣氣壓力范圍：±10KPa

?  檢測器長度：  0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產）
