1、產品概述

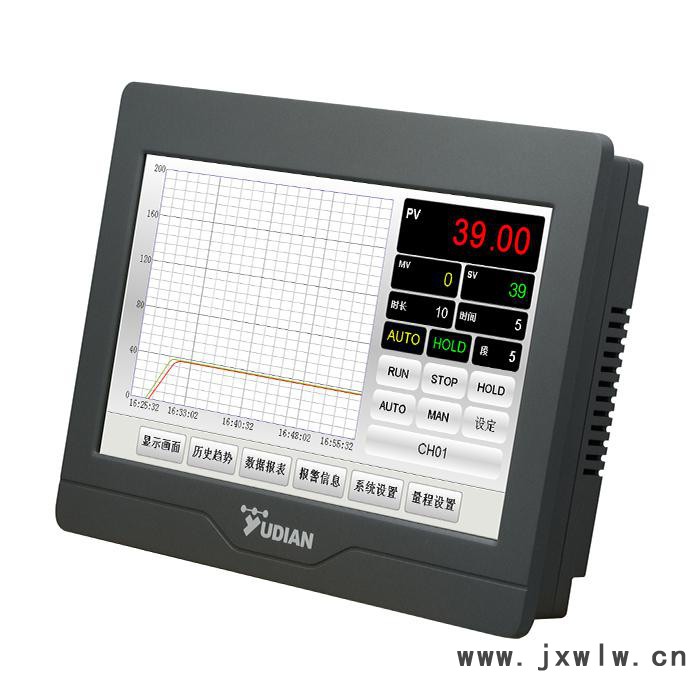

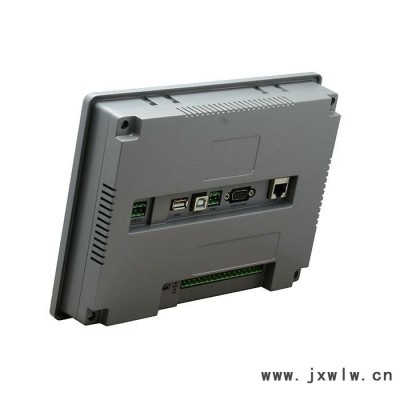

AI-39028/39048系列多路PID大尺寸觸摸操作記錄型智能溫控器/調節器是宇電領先同行業及進口品牌，顛覆傳統溫控器數碼管顯示模式，全新推出的集溫控器、無紙記錄儀、人機界面觸摸屏功能為一體的新一代產品，具有以下特點：

● 超薄一體化設計 超薄設計，厚度僅有40mm，對安裝空間要求低，可以很方便地安裝在各類設備的操作面板上。

● 中文菜單、輕松使用 全新工業級觸摸屏式操作，參數設置在一個界面內輕松完成，而且設置菜單全部都是中文的，客戶可以像使用手機一樣輕松地使用。

● 發燒級高可靠硬件設計 發燒級設計，整機低功耗，提供長達36個月質量保修期；雙CPU處理模式，一顆ARM芯片用于處理圖形人機操作界面及數據記錄功能；獨立的單片機CPU用于保證控制及采樣實時性，滿足嚴格的工業現場要求；通過4KV群脈沖抗干擾測試。

● 最多可支持4路可編程測量輸入回路 支持K、S、E、J、B、N、T、WRe5-WRe26等多種規格熱電偶輸入，自動冷端補償，也可以輸入mV線性信號，并可以自由進行刻度定義。輸入數字校正，各輸入回路均具備數字濾波，且濾波強度可以獨立調整或取消濾波。

● 優異的抗干擾性能 使用高性能的元器件，大大降低溫度漂移并使得4個通道之間相互干擾降低，使多路測量在精度及抗干擾性能上也達到了與單路測量?jī)x表相當?shù)乃疁?zhǔn)。

● 全新AI人工智慧邏輯PID算法 全新AI人工智慧邏輯PID算法，實現對復雜長滯后對象的無超調無欠調控制，用于工業、科研的精密溫度控制。

● 豐富數據記錄功能 儀表帶數據記錄功能，可以顯示實時趨勢、光柱及歷史趨勢，并提供報表形式的記錄數據及報警記錄功能。擁有150M的存儲空間。存儲的數據不僅可以在儀表液晶屏上以曲線和數值進行回放，也可以通過U盤導出在電腦上做進一步分析處理。

●* 以太網接口實現遠程監控 儀表內置WEB服務器且具備以太網接口，可以通過以太網接口使用www瀏覽器對儀表進行遠程監視及操作。

● 單機應用配置靈活。 儀表自身具有5個模塊插座，具備多分度輸入、調節，報警、通訊、記錄等功能。

●* 可按客戶要求進行模塊擴展和畫面組態 當儀表自帶模塊組合達不到客戶需求時，還可以通過擴展口連接各種型號的宇電溫控器模塊、開關量I/O模塊或PLC等，最多可以集成組態多達數十路的測量及控制回路。

注：標*的功能如有需要請向技術部咨詢

2、主要技術指標

2.1、儀表尺寸
顯示尺寸：9 英寸 外形尺寸：231 W×170 H×38 D 開孔尺寸：221 W×160 H mm

2.2、顯示功能
顏色：TFT 真彩 分辨率：800×480 背光：長壽命 LED 輸入方式：觸控 觸摸屏：四線制電阻式

2.3、存儲功能
存儲容量：150MB 記錄間隔（S）：1、2、3、4等任意設定

2.4、儀表輸入
輸入規格 （一臺儀表即可兼容） 熱電偶：K、S、R、E、J、T、B、N、WRe5-WRe26； 線性mV電壓：0~20mV、0~60mV、0~100mV、0~1V等。 二線制熱電阻輸入 測量精度：±0.2％FS±1個字 注1：熱電偶輸入采用內部冷端補償時應另加1℃冷端補償允許誤差。 注2：B分度號熱電偶在60~600℃范圍可進行測量，但精度無法達到標定精度，在600~1800℃可保證測量精度。 溫度漂移：≤0.01%FS/℃（典型值為60ppm/℃）。 測量范圍： K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)、E(0~+800℃)、 J(0~+1000℃)、B(+200~+1800℃)、N(0~+1300℃)、WRe3~WRe25（0~+2300℃）、 WRe5~WRe26（0~+2300℃）、PT100(-200~+800℃) 線性mV電壓輸入：由用戶用SCH及SCL參數自由定義

2.5、儀表輸出
SSR驅動電壓，12VDC/20mA每回路，包含短路保護功能 繼電器觸點輸出：250VAC2A

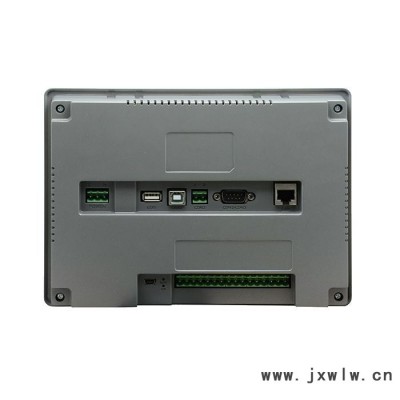

2.6、通訊功能
接口形式：RS232、RS485、以太網口（10/100M自適應以太網口） 串口通訊波特率：1200bps ～ 19200bps

2.7、控制功能
PID控制：全新AI人工智慧PID調節
控制周期：0.48秒/4回路

2.8、綜合參數
電磁兼容：IEC61000-4-4( 電快速瞬變脈沖群）±4KV/5KHz、IEC61000-4-5(浪涌）4KV 及 在10V/m 高頻電磁場干擾下儀表不出現死機及 I/O 誤操作，測量值波動不超過量程的±5% 隔離耐壓：電源端、繼電器觸點及信號端相互之間≥2300V；相互隔離的弱電信號端之間≥600V 電 源：100~240VAC,-15%，+10%/50-60hZ 功 率：≤5W 使用環境：溫度：-10℃~﹢ 60℃；濕度：≤ 90%RH 存儲溫度：-20℃~﹢ 80℃ 重量：0.7KG 冷卻方式：自然風冷 防護等級：相當于IP65（前面板）

3.1、型號定義

選型示例：以AI-37048J2J2G5G5L3為例： AI-37048 J2 J2 G5 G5 L3

                                           ① ② ③ ④ ⑤ ⑥

① 儀表主機型號AI-37048，4路PID調節，大尺寸觸摸操作記錄型智能溫控器/調節器，精度為0.2 級。

② 儀表的輸入1、2（IN1、IN2）安裝了J2模塊，可以支持2路二線制熱電阻信號輸入。

③ 儀表的輸入3、4（IN3、IN4）安裝了J2模塊，可以支持2路二線制熱電阻信號輸入。

④ 儀表的輸出1、2（OP1、OP2）安裝了G5模塊；可以支持2路固態繼電器驅動電壓輸出。

⑤ 儀表的輸出3、4（OP3、OP4）安裝了G5模塊；可以支持2路固態繼電器驅動電壓輸出。

⑥ 儀表的報警輸出（ALM）安裝了L3模塊，表示儀表具備2路可編程報警功能。

---------------------------------------------------------------------------------------

3.2、模塊使用

3.2.1 模塊插座功能定義 AI-37028/37048儀表具備5個可選裝的功能模塊插座，通過安裝不同的模塊，可實現不同類型的輸出規格及功能要求。 輸入1、2(IN1、IN2)：可安裝J1、J2等模塊，實現熱電偶、熱電阻、電壓等信號的輸入。 輸入3、4(IN3、IN4)：可安裝J1、J2等模塊，實現熱電偶、熱電阻、電壓等信號的輸入。 輸出1、2(OP1、OP2)：可安裝L3、G5模塊，支持2路繼電器輸出或者2路固態繼電器驅動電壓輸出。 輔助輸出(AUX)：可安裝L0、L3等模塊作為儀表的報警輸出。

3.2.2 常用模塊型號 N （或不寫）沒有安裝模塊。 J1 2路熱電偶輸入模塊，也可支持mV電壓輸入。 J2 2路二線制熱電阻輸入模塊。 L0 大體積大容量繼電器觸點開關輸出模塊（模塊容量：250VAC/2A,適合報警用）。 L3 2路大體積繼電器常開觸點開關輸出模塊（容量：30VDC/2A，250VAC/2A）。 G5 2路固態繼電器驅動電壓輸出模塊。

3.2.3 模塊安裝更換 模塊會根據用戶訂貨時的要求，在儀表交貨前就安裝好，并正確設置了相應的參數。如模塊損壞或需要變更功能時，用戶也可自行更換模塊。更換模塊時可將儀表后蓋打開，用小的一字螺絲刀小心在原有模塊與主板插座接縫處小心撬開，拆下原有模塊，再按標示裝上新的模塊。如果模塊種類改變，常常還需要改變對應參數的設置。
