B系列擺線針輪減速機 大量現貨**

一、擺線針輪減速機結構原理

    行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位的180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線針輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

當輸入軸帶著偏心套轉動一周時，由于擺線針輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線針輪的低速自轉通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、印染、制藥、食品環保等行業。適用于工作環境-40度～+40度，在額定負荷和轉速下，減速機的油池溫升不超過60度，油溫不超過80度.

二、特點

△高速比和高效率

  單級傳動**能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。

△結構緊湊體積小

   由于采用了行星傳動原理，輸入軸與輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。

△運行平穩噪聲低

   擺線針齒嚙合數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在小程度。

△使用可靠、壽命長

   因主要零件采用軸承鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

△設計合理，維修方便，容易分解安裝，較少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的依賴。

三、型號

1、B系列擺線針輪減速機

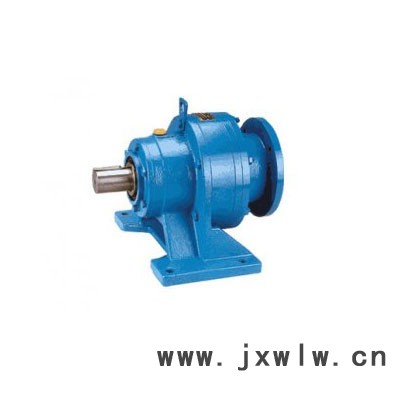

   BW腳板式臥裝雙軸型擺線針輪減速機

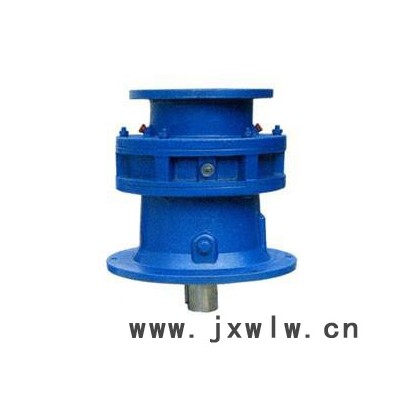

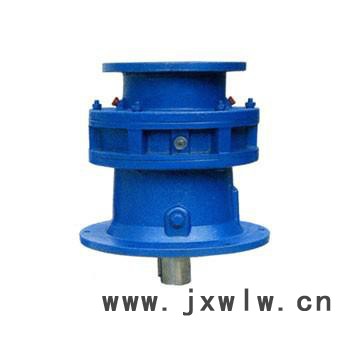

   BL法蘭式立裝雙軸型擺線針輪減速機

   BWY腳板式臥裝專用電動機直聯型擺線針輪減速機

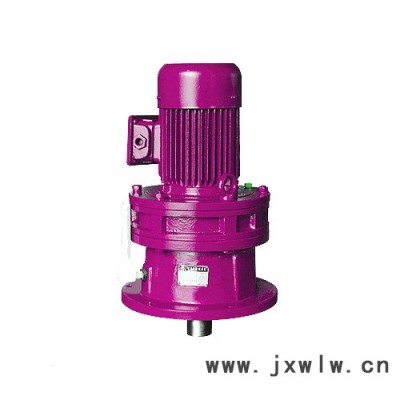

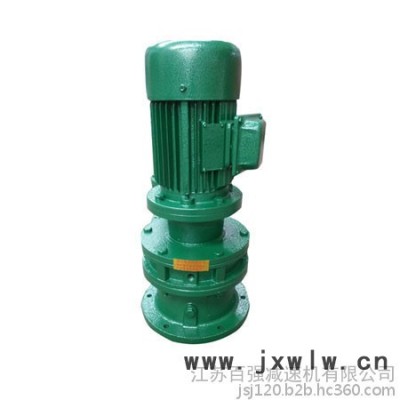

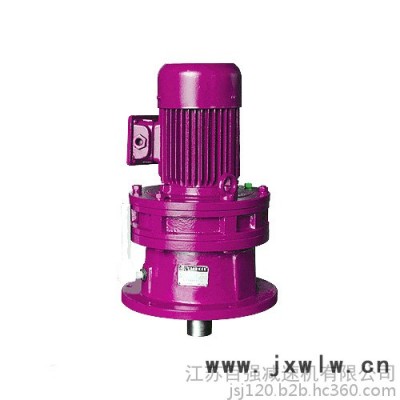

   BLY法蘭式立裝專用電動機直聯型擺線針輪減速機

   BWD腳板式臥裝普通電動機直聯型擺線針輪減速機

   BLD法蘭式立裝普通電動機直聯型擺線針輪減速機

四、規格

按傳動比分為:一級、二級、三級。
一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
三級有8種機型：420，742，842，853，953，1063，1174，1285。
按結構型式分為：臥式、立式、雙軸型、直聯型四種。
2、傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530
