| 結構形式 | 臥式 |
|---|---|
| 電機功率 | 245（KW） |
| 產地 | 河南 |
| 產量 | 5（t/h） |
| 出料粒度 | 按原料 |
| 給料粒度 | ＜180（mm） |
| 規格 | 100t/d |
| 結構類型 | 中厚 |
| 類型 | 1830鋁灰球磨機 |
| 適用物料 | 鋁廠廢料 |
| 應用領域 | 鋁廠 |
| 重量 | 44000（kg） |
| 裝球量 | 23（t） |
| 粉碎程度 | 細磨機 |
| 排礦方式 | 溢流型 |
| 磨礦方式 | 干式 |
| 簡體轉速 | 25（r/min） |
| 品牌 | 中厚 |
| 型號 | ZH1830 |
| 球磨機長度 | 中長磨機 |
鋁灰處理設備有兩個獨立系統+公共部分組成。系統一主要用于熱鋁灰處理;系統二主要用于清包料、冷鋁灰處理;公共部分(包含共用料倉)集中處理30mm以下鋁灰球磨破碎并篩分分類。
系統一、熱灰處理設備配置及功能描述
熱灰攪拌分離設備兩臺、熱灰冷卻設備一臺、篩分收集設備一臺，除塵系統一套等。滿足100萬噸原鋁產能鋁灰處理能力。
將混合爐高溫鋁灰扒到鋁灰箱后，通過地軌小車運送到熱灰攪拌分離設備前，利用鋁灰箱翻轉機構將鋁灰翻倒入鍋內，攪拌分離后排出鋁水，灰鍋翻轉將殘灰倒入冷卻設備進行處理，經冷卻(60℃以下)、破碎后自動篩選并分級，30mm以上塊料選出直接回爐，30mm以下料進入球磨機處理 (也可通過斗提進入料倉儲存集中給球磨機供料，料倉、斗提與系統二共用)并二次篩選分類。
系統二、冷灰及清包料處理設備配置及功能描述
進料口(含塊料篩，濾下大于600mm塊料)、清包料專用破碎篩分機1臺、除塵系統一套等。滿足100萬噸原鋁產能部分清包料及冷鋁灰處理能力。
冷鋁灰、清包料通過給料口進入破碎設備處理后，選出30mm以上塊料直接回爐;30mm以下料進球磨機處理 (也可通過斗提進入料倉儲存集中給球磨機供料，料倉、斗提與系統一共用)二次篩分分類。
公共部分
球磨機1臺(與系統一、系統二篩分設備直連，同時可接受料倉給料)、篩分收集設備一臺，除塵系統(與系統一除塵共用)等。滿足熱鋁灰和冷鋁灰及清包料處理產生的30mm以下料的處理能力。
30mm以下料進入球磨機處理，然后通過滾筒篩自動篩選并分級，1mm以上塊料直接回爐;1mm以下料粉料直接從出料口裝袋通過地軌車送出后天車調運到存放點。
控制系統要求：
每個系統采用PLC控制，各單體設備之間有聯鎖功能，充分保證操作的安全性;設備設計合理自動化程度高，安全可靠。

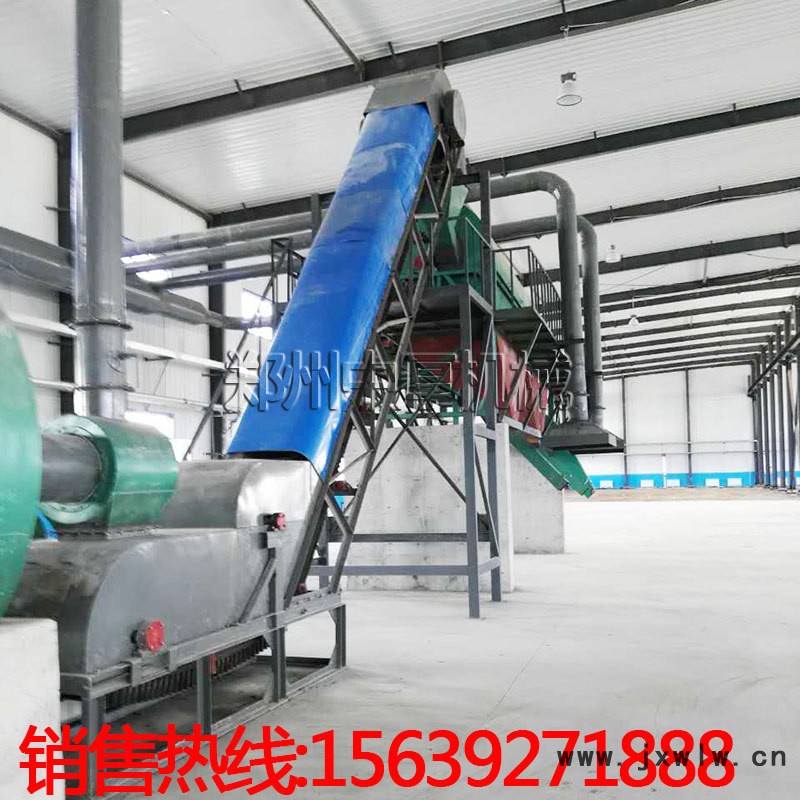

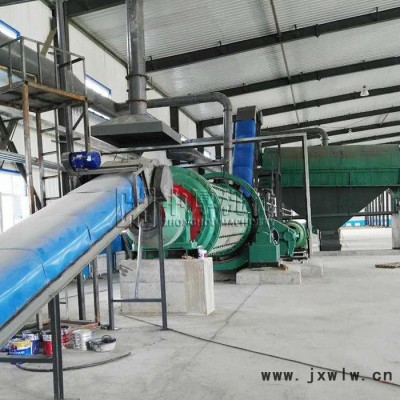

鋁灰生產線

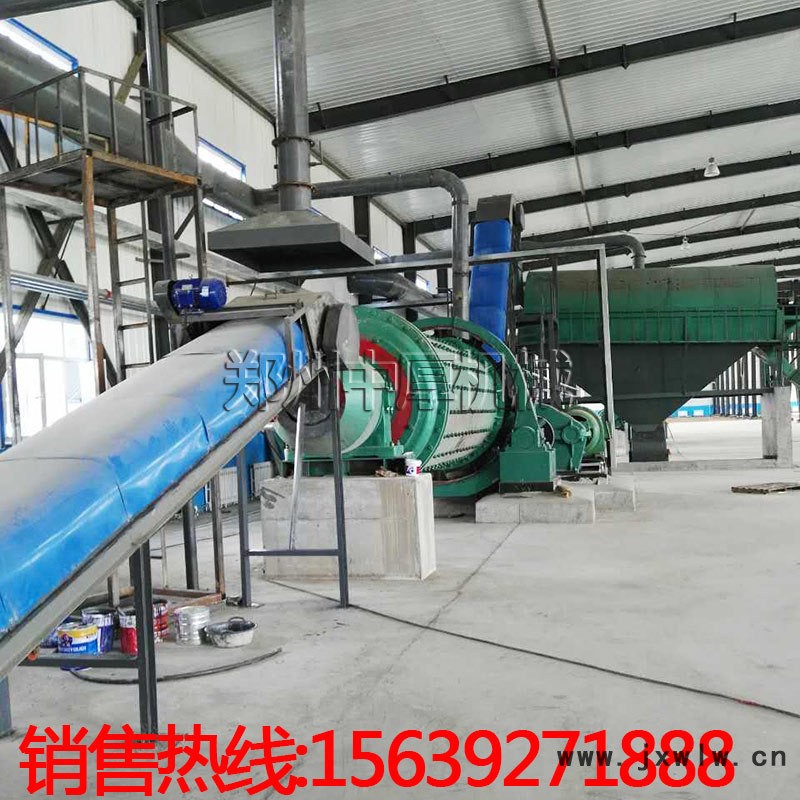

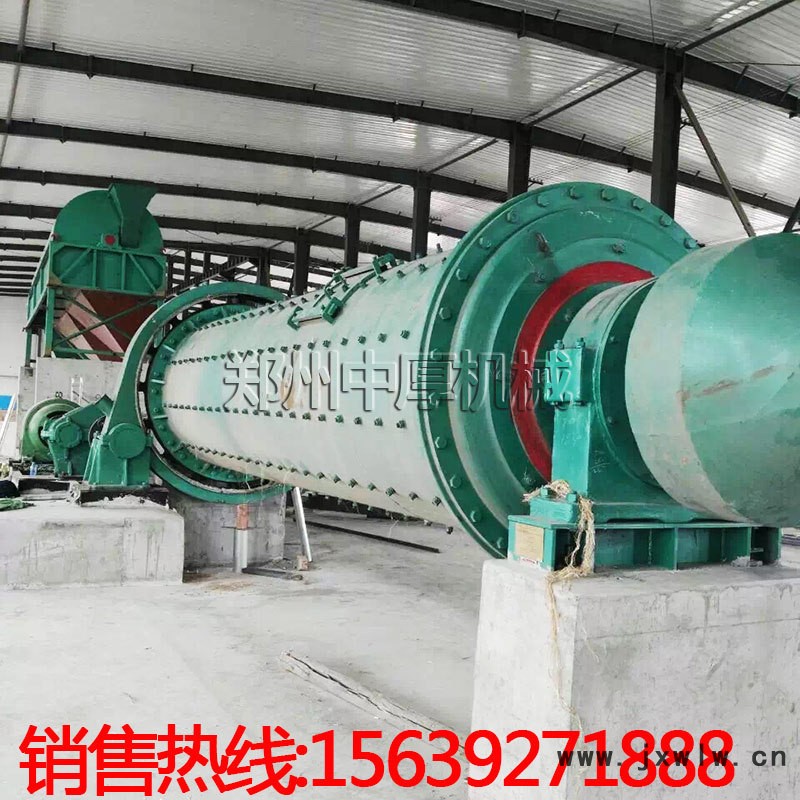

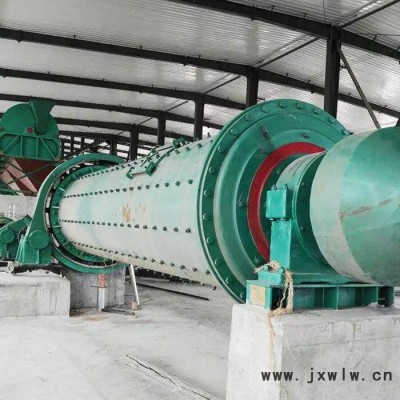

鋁灰分離球磨機

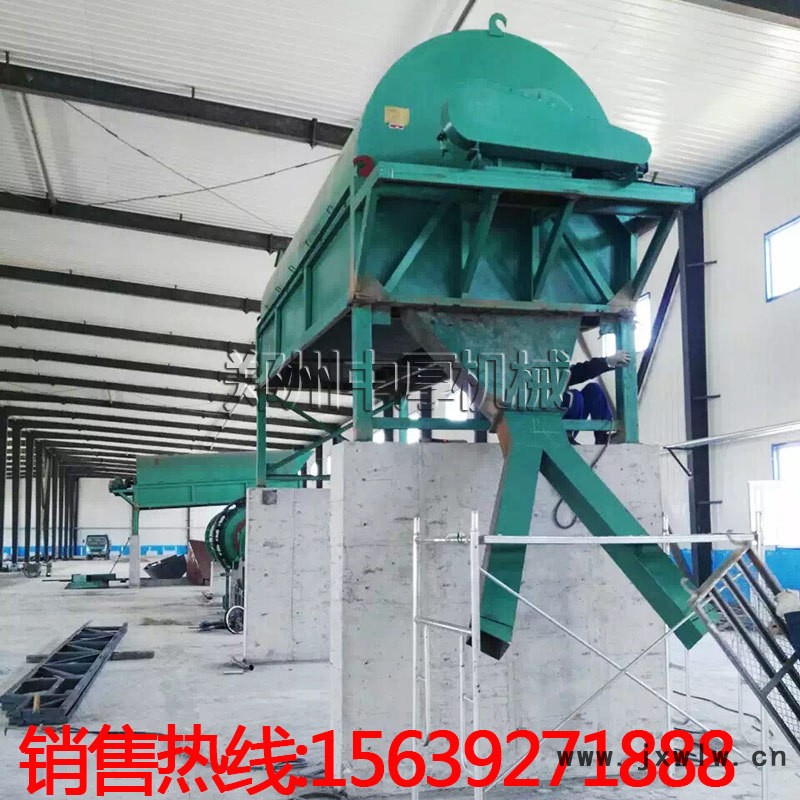

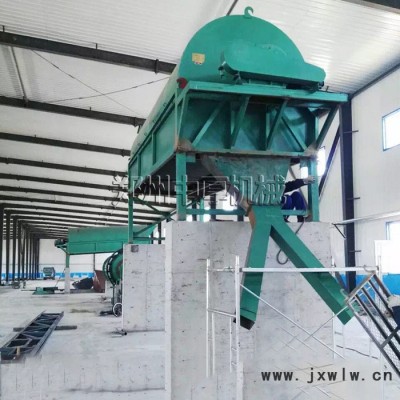

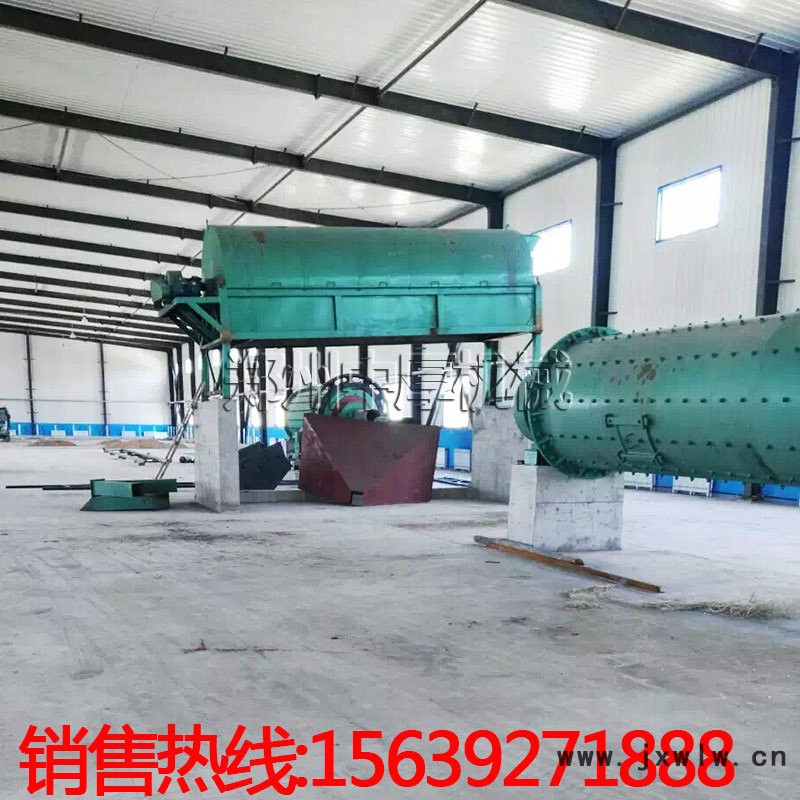

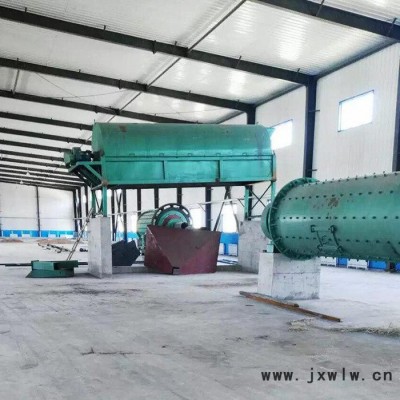

安裝中的鋁灰分離生產線

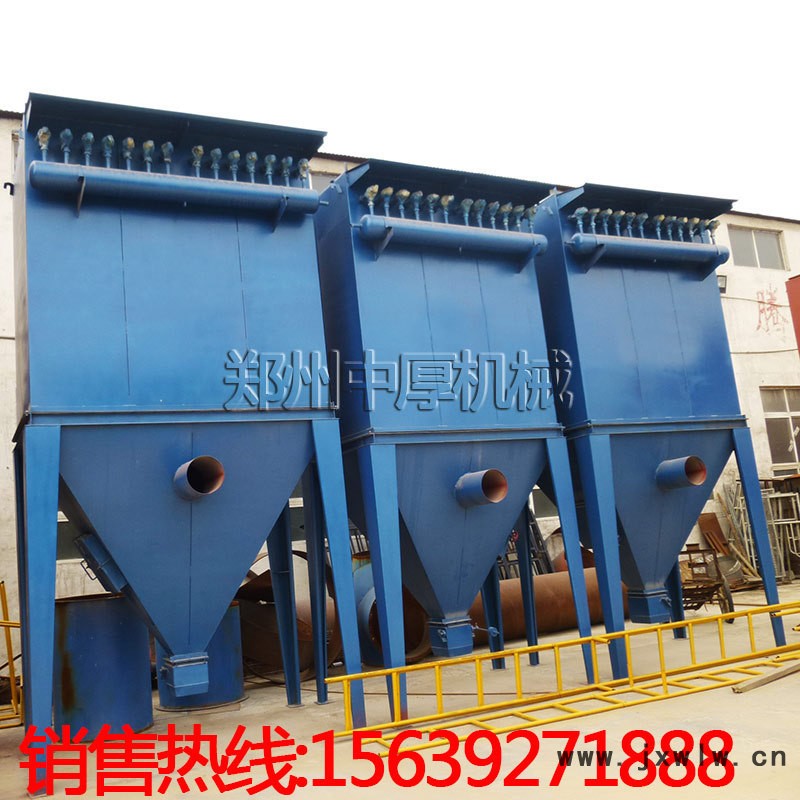

脈沖除塵器

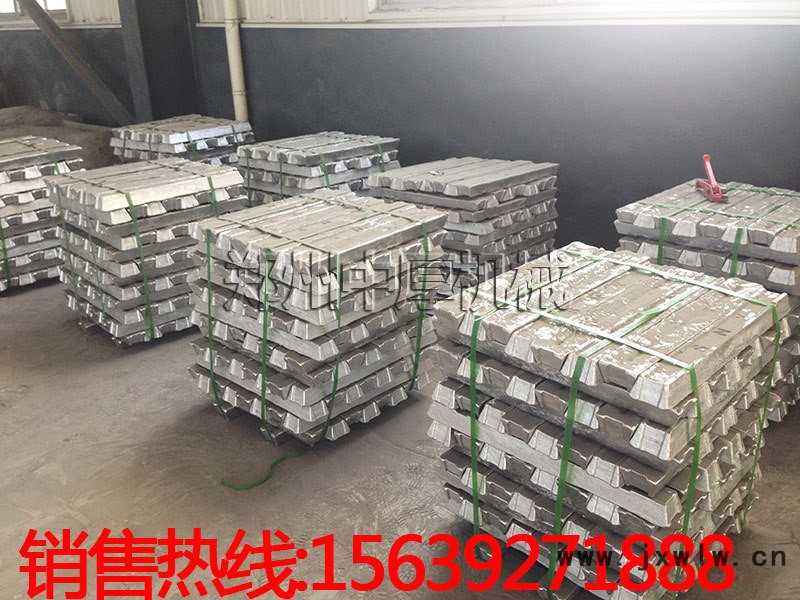

成品鋁錠
日處理100噸冷灰設備報價明細單
| 序號 | 設備名稱 | 規格型號 | 材質 | 單位 | 數量 |
| 1 | 顎式破碎機 | PEX400x600 | Q235-B、鑄鋼 | 臺 | 1 |
| 2 | 皮帶輸送機 | B650x10M | Q235-B、鑄鋼 | 臺 | 1 |
| 3 | 鋁灰篩塊機組 | MQ-L12 | Q235-B、鑄鋼 | 臺 | 1 |
| 4 | 料倉 | 3500X3500 | Q235-B | 臺 | 1 |
| 5 | 電磁振動給料機 | GZ-500型 | Q235-B、銅線 | 臺 | 1 |
| 6 | 皮帶輸送機 | B650x14M | Q235-B、鑄鋼 | 臺 | 1 |
| 7 | 鋁灰專用球磨機 | MQG-L100 | Q235-B、鑄鋼 | 臺 | 1 |
| 8 | 大傾角皮帶輸送機 | B650x10M | Q235-B、鑄鋼 | 臺 | 1 |
| 9 | 鋁灰分離機組 | XL-I1860 | Q235-B、鑄鋼 | 臺 | 1 |
| 10 | 接料輸送車 | 1000x1000 | Q235-B、鑄鋼 | 臺 | 4 |
| 11 | 脈沖布袋除塵器 | PPC96-5 | Q235-B、鑄鋼 | 臺 | 1 |
| 12 | PLC控制系統柜 | 配套 | / | 套 | 1 |
| 13 | 運輸費用 | / | / | / | / |
| 14 | 安裝、輔助材料費用 | / | / | / | / |
注：鋁灰分離生產線可依據客戶要求來進行現場設計與優化，具體工藝以及設備參數以合同為準。
