| 產品型號 | Q3514 |
|---|---|
| 是否可定制 | 是 |
| 滾筒直徑 | 1400（mm） |
| 拋丸量 | 60kg/min |
| 除塵風量 | 4000m3/h |
| 除塵效率 | 2000 |
| 載重量 | 600（kg） |
| 功率 | 14350（w） |
| 電源電壓 | 380V |
| 類型 | 拋丸機 |
| 外形尺寸 | 200×220×450（cm） |
| 應用領域 | 五金,汽車,機械 |
| 作用對象 | 五金,工具,鋼材拋丸清理機 |
| 品牌 | 無錫泰源 |
| 型號 | 無錫泰源機器Q3514轉臺式拋丸機 |
| 加工定制 | 是 |
基本說明
本機適用于中小型鑄、鍛、焊接件，扁平薄壁怕碰撞零件的表面清理，尤其適用于齒輪、軸、彈簧、拉桿燒結件的表面強化處理。

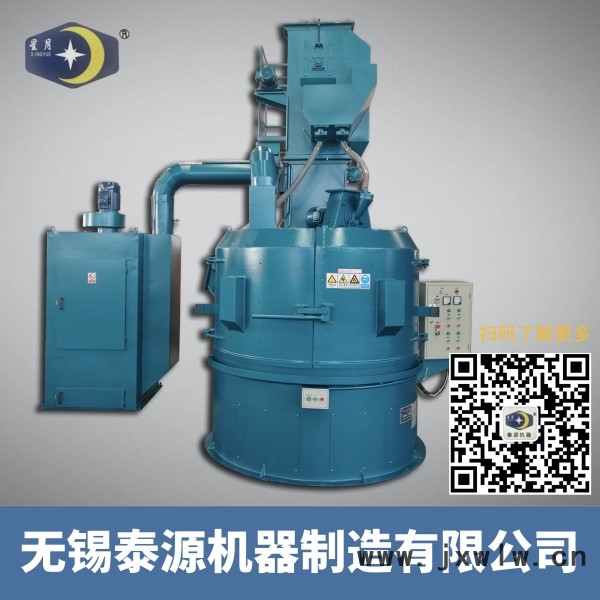

Q3514轉臺式拋丸清理機主要有拋丸器、清理室、丸砂提升分離機構，除塵機構、電氣控制系統組成，拋丸器內腔葉片，清理室內壁用高鉻耐磨鑄鐵和耐磨橡膠板作內墻襯板，以提高使用壽命。
Q3514型轉臺式拋丸清理的工作原理,丸砂提升分離機構將彈丸、碎丸、粉塵進行分離得到合格的彈丸，彈丸靠自重由拋丸器溜槽進入高速旋轉的分丸輪并與其一起旋轉，在離心力作用下彈丸進入定向套并在定向套的矩形窗口拋出，到達高速旋轉的葉片表面由內而外作加速行動,然后以一定的線速度呈扇形拋向工件,從而使工件表面得到拋丸清理。
主要參數
| | Q3514 | Q3516 | Q3518 | |
| 拋丸器 | 轉速r/min | 2800 | 2800 | 2800 |
| 葉輪直徑mm | Φ280 | Φ360 | Φ360 | |
| 拋丸量Kg/min | 2×30 | 2×100 | 2×100 | |
| 轉臺直徑mm | Φ1400 | Φ1600 | Φ1800 | |
| 提升機提升量t/h | 4 | 12 | 12 | |
| **大裝載量Kg | 600 | 800 | 1000 | |
| 清理工件**大尺寸mm | Φ600×200 | Φ800×300 | Φ1200×400 | |
| 轉臺旋轉速度r/min | 1.6 | 1.6 | 1.6 | |
| 除塵風量m3/h | 2000 | 4500 | 5200 | |
| 總功率Kw | 14.35 | 20.2 | 22.7 | |
| 主機**大外形尺寸mm | 2000×2200×4100 | 2300×2500×4500 | 2300×2500×4500 | |
| 除塵器外形尺寸mm | 680×520×2000 | 1000×680×2600 | 1000×680×2600 | |
