| 額定功率 | 3.0 |
|---|---|
| 級數 | 單級 |
| 減速比 | 99 |
| 類別 | 盤式滾柱減速機 |
| 使用范圍 | 機器人，機械手，變位機，旋轉軸，工具機 |
| 輸入轉速 | 1440rpm |
| 許用扭矩 | 1400 |
| 用途 | 減速機 |
| 安裝形式 | 立式 |
| 是否可定制 | 是 |
| 安裝機構型式 | 立式 |
| 布局形式 | 擺線式 |
| 齒面硬度 | 軟齒面 |
| 齒輪類型 | 圓柱齒輪減速機 |
| 輸出轉速范圍 | 40rpm |
| 品牌 | 臺灣村田TSUNTIEN |
| 型號 | TTRA-135E-99 |
| 加工定制 | 否 |
| 是否原廠 | 是 |
村田滾柱減速機，臺灣滾柱型減速機，精密減速機，工具機專用減速機，臺灣滾柱減速機，村田精密減速機，臺灣村田減速機，TSUNTIEN滾柱減速機，臺灣精密滾柱減速機，臺灣TSUNTIEN減速機，工具機第四軸與第五軸專用減速機，超低齒隙，高傳動轉矩，低噪音，機械磨損小，傳動效率高。

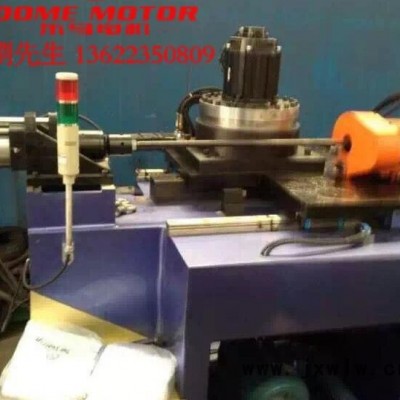

高精度滾柱減速機適用于變位機、刀塔、工具機以及伺服馬達需直結于滾柱減速機中的機臺與機構，TTRA**大的特點是擁有直結的輸出，緊固的鎖固，并能保證精度。
主軸承內置機構：
可靠性高，成本降低，安裝有壓力角球軸承，可允許彎矩大，可減少滾柱型減速機所需的零件數量，安裝方便。
二段式減速機構：
振動小，圓滾柱的公轉速度變慢，震動較小，能夠減小電機直結部（輸入齒輪），慣性減少。
內、外滾柱機構：
齒隙?。?arc.min），滾柱減速機耐磨性高，噪音較低，同時多齒嚙合，穩定較高
滾動接觸機構：
啟動效率優異，磨耗小，壽命較長，齒隙?。?arc.min），使用圓柱滾子軸承
1990年，村田精密專于減速機的開發與制作。
1991年，研發出新型活齒傳動機構并加入于減速機內，形成滾柱減速機，并將其導入需高扭力且低背隙需求的機械中。
2011年，我們帶著20年經驗的滾柱減速機技術，加入了高精密減速機的行列。
2012年，村田精密有限公司導入了變位機、刀塔以及精密機械手臂產業的市場，評價甚佳。
獲獎&認證：
1992年榮獲德國紐倫堡世界發明**獎
1993年榮獲全國發明展金頭腦獎
第五屆全國全家發明展銅牌獎
國立成功大學博士班論文標的
經濟部中小企業創新研究將
2011年通過IS0900A SGS國際認證
擁有美國、臺灣、中國、日本等多國**：
中華民國**證書新型第M453756號
中華明國**證書新型第M431244號
ISO 9001 2008
日本商標證登錄第5547925號（日本商標）
日本實用新案登錄證第3174932（日本**）
日本實用新案登錄證第3182531（日本**）
TSUNTIEN精密減速機TTRA-E系列機型型號
1，工具機專用滾柱減速機TTRA-E系列
TTRA-7E：軸轉動速比40，50，59；殼轉動速比41，51，60
TTRA-25E：軸轉動速比40，50，60；殼轉動速比41，51，61
TTRA-45E：軸轉動速比35，40，50，59，79；殼轉動速比36，41，51，60，80
TTRA-135E：軸轉動速比50，60，79，99；殼轉動速比51，61，80，100
TTRA-165E：軸轉動速比50，59，79，99；殼轉動速比51，60，80，100
TTRA-325E：軸轉動速比59，79，99，119，139；殼轉動速比60，80，100，120，140
TTRA-450E：軸轉動速比59，79，99，119，139；殼轉動速比60，80，100，120，140
2，二段式精密滾柱減速機TTRAD-E系列
TTRAD-7E：軸轉動速比83，103，121；殼轉動速比82，102，120
TTRAD-25E：軸轉動速比83，103，123，161；殼轉動速比82，102，122，160
TTRAD-45E：軸轉動速比79，124，181，241；殼轉動速比78，123，180，140
TTRAD-135E：軸轉動速比103，123，161，201；殼轉動速比102，122，160，200
TTRAD-165E：軸轉動速比103，121，161，201，241；殼轉動速比102，120，160，200，240
TTRAD-325E：軸轉動速比121，161，201，241，281；殼轉動速比120，160，200，240，280
TTRAD-450E：軸轉動速比181，241，301，361；殼轉動速比180，240，300，360
3，機械手臂專用滾柱減速機TTRV-E系列
TTRV-20E：軸轉動速比83，103，121；殼轉動速比82，102，121
TTRV-40E：軸轉動速比81，103，121，161；殼轉動速比80，102，120，160
TTRV-80E：軸轉動速比83，103，121，161；殼轉動速比82，102，120，160
TTRV-110E：軸轉動速比79，109，124，154，181；殼轉動速比78，108，123，153，180
TTRV-160E：軸轉動速比109，124，154，181，241；殼轉動速比108，123，153，180，240
TTRV-320E：軸轉動速比109，124，181，241，301；殼轉動速比108，123，180，240，300
TTRV-450E：軸轉動速比121，181，241，301；殼轉動速比120，180，240，300
4，中空型滾柱減速機TTRV-C系列
TTRV-30C：減速比34.66
TTRV-50C：減速比31.6
TTRV-105C：減速比35.588
TTRV-200C：減速比35.07
TTRV-320C：減速比36.5
TTRV-500C：減速比37
*精度等級分為：標準背隙、精密背隙，如需采用殼傳動或除上述機型外的規格，請聯絡我們
臺灣村田TSUNTIEN精密減速機潤滑：
為了充分發揮臺灣村田滾柱減速機減速機的性能：
1，建議滾柱減速機內使用德國LUBRICANT公司制造的潤滑脂Li 801 EP。（注：請勿與其他的潤滑油混合使用。）
2，高精度滾柱減速機的標準潤滑方式為潤滑脂潤滑。
3，使用溫度范圍（周圍溫度）-10℃～40℃。
4，精密滾柱型減速機內的潤滑脂用量：滾柱減速機在出廠時已注入本公司建議的LUBRICANT高負載多用途長效潤滑油脂Li 801 EP。（注：顯示減速機內所需的注入量，不含與安裝側之間的空間。因此，有空間時，請將其填充，此外，過度填充可能會使內部氣壓升高、進而損壞油封，因此，請確保占全部體積10%左右的空間。）
5，臺灣滾柱減速機在高速、高溫、低速、重負荷、強制潤滑等特殊情況下使用場合，請與本公司洽談。
6，潤滑脂不足，可能導致精密滾柱減速機快速磨損和效率降低；而潤滑脂過多，則可能導致漏油。
7，潤滑脂更換時間：潤滑脂在滾柱型減速機使用一定時間后會發生劣化的情況。臺灣村田滾柱減速機在注入適量潤滑脂的運轉情況下，潤滑脂的標準更換時間為3000小時。
8，潤滑脂受到污損或在惡劣的環境中（周圍溫度在40℃以上）使用村田滾柱減速機時，應隨時檢查潤滑脂的污損和劣化情況，適時進行更換。
