| 加工定制 | 是 |
|---|---|
| 循環方式 | 自然循環鍋爐 |
| 適用燃料 | 燃煤鍋爐 |
| 燃料 | 生物質鍋爐 |
| 燃燒方式 | 室燃爐 |
| 出口壓力 | 高壓 |
| 鍋爐用途 | 工業鍋爐 |
| 適用范圍 | 工業 |
| 結構形式 | 臥式 |
| 燃料耗量 | 3 |
| 壓力 | 1.25 |
| 品牌 | 熱豐 |
| 型號 | DZL |

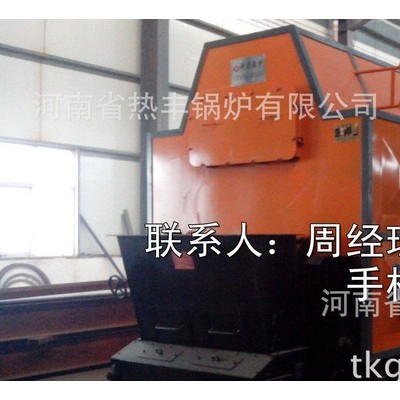

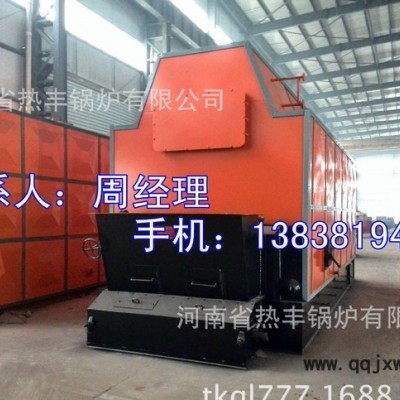

1.鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。
該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。
本產品出廠時由五大部分組成：鍋爐主體、煙風道、除塵器、管路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可保證產品安裝質量。
2 .設計性能先進：
該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。
3.鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒良好，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。
4.爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫煙氣首先進入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。
5.水循環簡單，受壓部件結構合理，在保證水質的情下，完全可以安全運行。
6.燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯的先進性。
鍋爐的工作過程：
顆粒大致均勻的煤塊由自動上煤機投落在煤斗內，在鏈條爐排的轉動下進入前拱進行預熱區。在著火區燃盡后落入渣池。爐膛燃燒產生的高溫煙氣由拱口在兩翼煙道下部進入爐膛后部，再由兩翼煙道進行換熱，向前流經前煙箱，進入對流管束換熱后由鍋筒尾部進入省煤器、除塵器、通過引風機送入煙囪，排入大氣。
【DZL系列自動鏈條快裝蒸汽鍋爐技術參數】
鍋爐型號 | DZL1-0.7(1.25)-AⅡ | DZL2-0.7(1.25)-AⅡ | DZL4-1.25-AⅡ | DZL6-1.25-AⅡ | DZL8-1.25-AⅡ | DZL10-1.25-AⅡ | |
額定蒸發量t/h | 1 | 2 | 4 | 6 | 8 | 10 | |
額定工作壓力MPa | 0.7(1.25) | 0.7(1.25) | 1.25 | 1.25 | 1.25 | 1.25 | |
額定蒸汽溫度℃ | 171(194) | 171(194) | 194 | 194 | 194 | 194 | |
額定給水溫度℃ | 20 | 20 | 20 | 20 | 20 | 20 | |
參考受熱面積m² | 39.5 | 76.12 | 135.98 | 226.72 | 396.26 | 412.3 | |
爐排面積m² | 2.65 | 3.74 | 4.3 | 7.22 | 10.3 | 11.8 | |
設計燃料 | AⅡ類煙煤 | AⅡ類煙煤 | AⅡ類煙煤 | AⅡ類煙煤 | AⅡ類煙煤 | AⅡ類煙煤 | |
熱效率% | 77.16 | 77 | 78 | 81 | 81 | 79.6 | |
燃料消耗量kg/h | 155 | 311 | 615 | 888 | 1185 | 1507 | |
排放濃度mg/Nm³ | <80 | <80 | <80 | <80 | <80 | <80 | |
排煙黑度 林格曼 | ≤1級 | ≤1級 | ≤1級 | ≤1級 | ≤1級 | ≤1級 | |
外形尺寸 長m×寬m×高m | 4.12×1.92×3.25 | 5.6×2.6×3.32 | 6.78×2.73×3.25 | 6.92×2.83×3.72 | 7.56×3.28×4.25 | 9.5×3.35×4.9 | |
鍋爐參考重量t | 11.35 | 22.73 | 27.26 | 38.13 | 54.26 | 57.63 | |
主汽閥口徑DNmm | 50 | 80 | 100 | 150 | 150 | 150 | |
給水閥口徑DNmm | 32 | 40 | 40 | 40 | 40 | 50 | |
安全閥口徑DNmm | 2×40 | 2×50 | 2×50 | 2×80 | 2×80 | 2×80 | |
排污閥口徑DNmm | 40 | 40、50 | 40、50 | 40、50 | 40、50 | 40、50 | |
液位計口徑DNmm | 25 | 25 | 25 | 25 | 25 | 25 | |
鼓風機
| 型號 | T4-72-12NO3.3A右° | T4-72-11NO3.6A右° | T4-72-11NO4.6A右° | T4-72-12NO6.4A右° | T4-72-12NO7.0A右° | T4-72-12NO8.5A右° |
風壓 | 1260 | 1350 | 1580 | 1850 | 2165 | 2538 | |
風量 | 1768 | 3850 | 5890 | 8300 | 11258 | 13852 | |
電機功率 | 1.5 | 3 | 5.5 | 7.5 | 11 | 15 | |
主軸轉速 | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 1470r/min | 1470r/min | |
引風機 | 型號 | Y5-48NO4.5C | Y5-48NO5C | Y5-48NO6C | Y6-41-11 NO9C | Y6-41-11 N10C | Y6-41-11 N11C |
風壓 | 2750 | 3084 | 3215 | 3490 | 3534 | 3623 | |
風量 | 4200 | 7156 | 11250 | 24582 | 29500 | 35500 | |
電機功率 | 4 | 7.5 | 15 | 18.5 | 37 | 45 | |
主軸轉速 | 2800r/min | 2800r/min | 2800r/min | 1750r/min | 1750r/min | 1480r/min | |
給水泵 | 型號 | 1.5GC5×4 | 1.5GC5×7 | 1.5GC6×7 | 2GC5×7 | 2GC6×7 | 2GC6×7 |
流量 | 4.2m³/h | 6m³/h | 7.5m³/h | 7.5m³/h | 15m³/h | 15m³/h | |
揚程 | 165 | 165 | 165 | 165 | 224 | 224 | |
轉速 | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 2900r/min | |
電機功率 | 5.5KW | 7.5KW | 7.5KW | 11KW | 22KW | 22KW | |
調速器 | 型號 | GL1T | GL2T | GL4T | GL6T | GL8T | GL10 |
軸扭矩 | 2000NM | 3000NM | 5000NM | 8000NM | 9000NM | 10000NM | |
電機功率 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | 1.1KW | 1.1KW | |
出渣機 | 型號 | GBC-1B | GBC-2B | GBC-4B | GBC-6B | GBC-8B | GBC-10B |
出渣量 | 800kg | 1000kg | 1500kg | 1500kg | 2000kg | 2000kg | |
電機功率 | 0.75KW | 1.1KW | 1.1KW | 1.1KW | 1.5KW | 1.5KW | |
上煤機 | 型號 | SMJ-1 | SMJ-2 | SMJ-4 | SMJ-6 | SMJ-8 | SMJ-10 |
煤斗容量 | 0.13m³ | 0.16 | 0.19 | 0.23 | 0.27 | 0.38 | |
電機功率 | 1.1KW | 1.1KW | 1.1KW | 1.1KW | 1.1KW | 1.1KW | |
除塵器 | 型號 | CCQ-1 | CCQ-2 | CCQ-4 | CCQ-6 | CCQ-8 | CCQ-10 |
配電柜 | 型號 | DKG-1 | DKG-2 | DKG-4 | DKG-6 | DKG-8 | DKG-10 |
。
