| 電流 | 交流 |
|---|---|
| 控制方式 | 數控 |
| 類型 | 自動切割 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 用途 | 其它 |
| 品牌 | 上海兆展 |
| 型號 | ZZ-1020 ZZ-1225 ZZ-1525 |

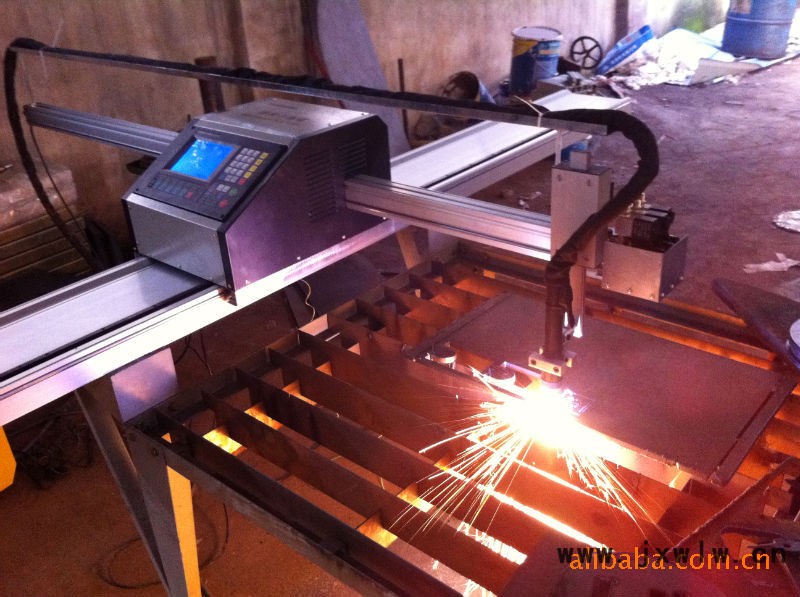

機 型：便攜式數控火焰/等離子切割機
標準型：ZZ-1020、ZZ-1225、ZZ-1525
定制型：ZZ-1530、ZZ-1555
運輸：汽運
產品特點
1、 工作穩定性強，有效屏蔽等離子高頻干擾，輕巧便攜；
2、 支持火焰和等離子兩種切割方式；
3、 經濟實惠，結構及設計簡約，采取人性化的正面人機對話設計，易于操作；
4、 切割效果實現高質量，高水準，高精度。
5、 中英文操作界面可自由轉換。
6、 **完備，售后服務到位。
系統：本機系統為我司與上海交大合作開發的專用數控操作系統，工作穩定性強、功能豐富、易于操作。
配置：本機機械、電子部分關鍵部件皆選用國內外知名品牌**產品，運行無噪音，耐久力強，穩定性高，可持續72小時不間斷工作。
導軌、橫梁：本機選用鋁合金一體導軌及橫梁，經力學原理設計，多道工序精細加工。確保每根出廠導軌及橫梁都具高抗壓性，高精度，低公差，長期使用不易變形。
抗干擾：主機內部及系統加裝高頻抗**，內部線路皆選用高品質屏蔽線，有效防止等離子高頻干擾系統致使系統工作異常。
精度：本機運行精度達0.2mm。工件切割完整、到位，誤差小。
出廠前試驗：產品組裝下線后，需整機進行畫圖測試。對導軌、橫梁、主機定位滑塊等進行公差補充微調。其后進行24小時老化試驗，通過整機測評后進入包裝區。
切割選擇：本機為火焰、等離子兩用機。切換方便，只需換取使用割炬，并設置系統中切割方式及相應參數。
火焰切割（燃?xì)?氧氣）適合切割普通A3碳鋼板,厚度為5-120mm為宜。50mm厚度內可直接穿孔，**切孔直徑25mm以上。
等離子切割能力需依所配等離子電源而定，我司自行生產的等離子電源CUT-100,穿孔能力達15mm,適合切割碳鋼、鋁、銅等導電金屬材料。配合本機使用**切孔直徑10mm以上。
包裝：國內標準包裝為木托盤+紙箱，兩件。
出口包裝為全膠合板封閉包裝，兩件。
技術方案：
一，技術參數：
1，輸入電壓/功率/頻率 220V±10%V/220W/50HZ。
2，液晶屏規格 5.7英寸。
3，標準尺寸有效切割范圍：
ZZ-1020 1000(寬)×2000(長)mm;
ZZ-1225 1250(寬)×2500(長)mm;
ZZ-1525 1500(寬)×2500(長)mm。
有效切割長度可按照客戶要求定制加長。
4，縱向?qū)к墝?shí)際長×寬×厚
ZZ-1020 2500×273×60mm
ZZ-1225 3000×273×60mm
ZZ-1525 3000×273×60mm
5， 橫向?qū)к墝?shí)際長×寬×厚
ZZ-1020 1530×50×60mm
ZZ-1225 1780×50×60mm
ZZ-1525 2030×50×60mm
6，配置的軌枕數量
ZZ-1020 2個；ZZ-1225 3個；ZZ-1525 3個。
7，軌枕長×寬×厚 500×80×40mm。
8，切割厚度 5-100 MM （火焰）。
9，切割速度 50-2000（**大4000）mm/min。
10，等離子切割厚度 視等離子電源而定。
11，切割方式 火焰（氧氣+丙烷或 氧氣+**）
等離子（配置等離子切割機）
12，運行精度 ±0.2mm/m。
13，機械加工精度 ±0.5mm/m。
14，割槍和調高 火焰，電動調高(±50mm)。
15，適用燃?xì)?nbsp; 氧氣+**，或氧氣+丙烷。
16，主機重量 25KG。
17，燃?xì)鈮毫?nbsp; **大0.1Mpa。
18,氧氣壓力 **大0.7Mpa。
二、 數控系統
1，顯示器 5.7英寸高分辨液晶顯示器?？娠@示切割圖形及切
割運行軌跡。操作更加簡化。
2，鍵 盤 按鍵操作模式。
3，支持U盤傳輸文件。也可以手動編輯切割程序（G代碼）。
4，2軸直線和圓弧插補。
5，支持加工中暫停，前進，后退，調速等功能。
6，系統具有斷電記憶功能和回參功能及自動穿孔切割功能。
7，系統具有手動和電動升降控制調整功能。
8，具有割縫補償功能。
9，電子離合器操作按扭，方便實現快速定位（兼急停按扭）
10，溫控風扇設計，需要冷卻時才啟動。延長風扇使用壽命。
11，系統可儲存30個文件，每個文件可達2000行。U盤中可存儲2G
文件，均可隨意調用。
12，高速16位單片機，F(xiàn)LASH存儲程序和外連USB讀取傳輸程序。
13，高細分步進電機驅動，運動平穩，低噪音，運行精度高。
14，切割速度**大可調到每分鐘4米，能滿足等離子切割的需求。
15， 真正抵御高頻干擾，適應各種等離子機型。
三，構成部分
1，由橫向?qū)к?，縱向?qū)к?，主機三大部分組成。
2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。
3，驅動采用1.8°步進電機。
4，橫向及縱向?qū)к壊捎娩X制芯軸，內側設有加強套，通過力學原理
設計，使其不變形。
四，基本功能：
任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任
意中斷、電子離合器開關等。以上功能均給操作者帶來了極大
的方便。
五，編程軟件
編程軟件ZZ-TL (可選配FASTCAM) 基于AutoCAD
的自動編程與套料系統。
ZZ-TL是專為各種數控切割機配用的切割軟件，該軟件能**大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。
①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF文件數據的處理，自動生成所需切割代碼。
②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。
③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作?？赏ㄟ^窗口技術局部放大處理。
④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
| 型號規格 | ZZ-1020 | ZZ-1225 | ZZ-1525 | ZZ-1530 | ZZ-1555 |
| 輸入電源 | 220±10%V AC 50HZ 220W | ||||
| 切割方式 | 氧氣+丙烷或**；可配置等離子切割機 | ||||
| 有效切割范圍mm | 1000×2000 | 1250×2500 | 1500×2500 | 1500×3000 | 1500×5500 |
| 導軌長×寬×厚mm | 2500×273×60 | 3000×273×60 | 3000×273×60 | 3500×273×60 | 6000×273×60 |
| 配置的軌枕數量 | 2 | 3 | 3 | 4 | 7 |
| 軌枕長×寬×厚mm | 500×80×40 | ||||
| 切割速度mm/min | 50-2000(**大4000) | ||||
| 切割厚度（火焰）mm | 5-100（氧氣+**或丙烷） | ||||
| 切割厚度 （等離子）mm | 視客戶等離子電源而定 | ||||
| 運行精度 | ±0.2mm/m | ||||
| 割槍和調高 | 火焰，電動調高（±50mm） | ||||
| 主機重量kg | 25 | ||||
| 燃?xì)鈮毫pa | **大0.1 | ||||
| 氧氣壓力Mpa | **大0.7 | ||||
| 適用燃?xì)夥N類 | 氧氣加丙烷 或 ** | ||||
| 套料軟件 | SMARTNEST機床版（標配）/專家版 ； FASTCAM 標準版/專家版 | ||||
| 本產品在用戶無特殊要求時，標配**割嘴 0#，1#，2# | |||||

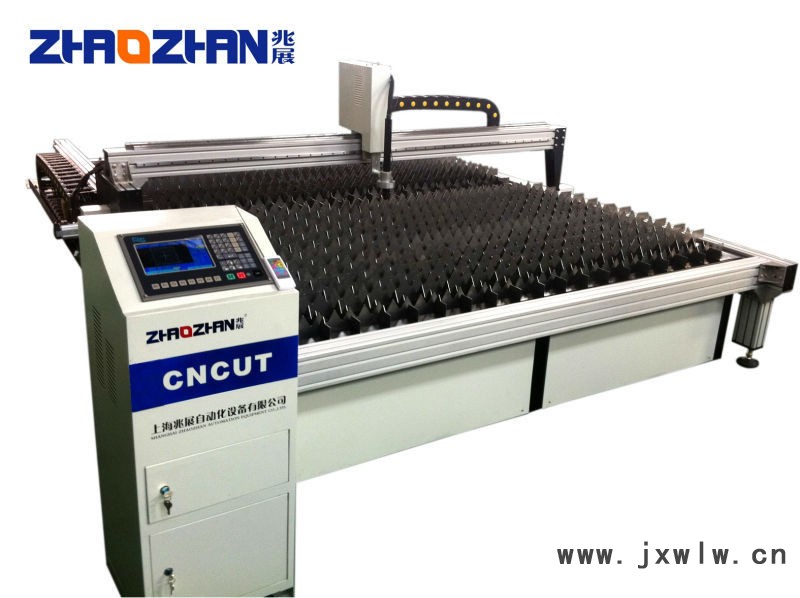

新品推出：
詳細參數及視頻資料請參閱上海兆展自動化設備有限公司網站：
便攜式數控切割機產品網址：（復制以下地址，粘貼至瀏覽器地址欄打開）
//www.cnzhaozhan.com/inc/products_view.asp?id=1234
官方網站：（復制以下地址，粘貼至瀏覽器地址欄打開）
//www.cnzhaozhan.com/
