| 適用行業 | 通用 |
|---|---|
| 最大切割厚度 | 300（mm） |
| 錐度 | ±3° |
| 最大加工速度 | 150（mm/min） |
| 最大加工電流 | 6（A） |
| 表面粗糙度 | 1.0（um） |
| 售后服務 | 正常使用情況下，公司負責產品一年“三包”。 |
| 是否提供加工定制 | 是 |
| 品牌 | 晨虹 |
| 型號 | DK7745 |

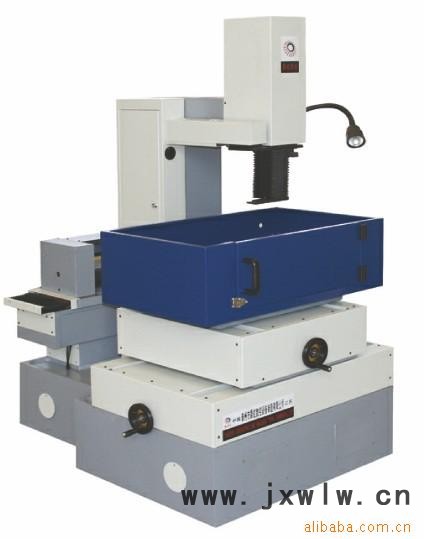

全閉環數控中走絲電火花線切割機床：（快走絲的成本,慢走絲的性能）
我公司采用的光柵尺全閉環線切割數控系統，參照慢走絲控制系統和加工中心數控系統硬件結構設計，采用嵌入式操作系統保證性能穩定可靠。能有效的提高加工精度。 隨著數控機床越來越多地在生產中被廣泛應用，同時對數控機床定位精度、重復定位精度也日益提高，原來精密滾珠絲杠加編碼器式的半閉環控制系統已無法滿足用戶的需求。半閉環控制系統無法控制機床傳動機構所產生的傳動誤差、高速運轉時傳動機構所產生熱變形誤差以及加工過程中岡傳動系統磨損而產生的誤差，而這些誤差已經嚴重影響到數控機床的加工精度及其穩定性。線性光柵尺對數控饑床各線性坐標軸進行全閉環控制，消除上述誤差，提高機床的定位精度、重復定位精度以及精度可靠性。 基于現代檢測技術，應用CCD傳感器對正在加工的軸徑進行實時在線檢測，將檢測值反饋，當檢測值與理論值相差在規定數值之內時繼續進行下一步進給車削。在線檢測技術使加工中的測量?jī)x器與機床、刀具、工件組成一個閉環系統，工件加工過程中，實時測量工件的尺寸，再根據測得的實際尺寸來調整刀具的進給量，從而實現全閉環控制。把閉環控制點擴展到工件，可以使刀具的磨損量在控制閉環內，從而提高數控機床的加工精度。 我公司的中走絲電火花線切割機床主控部分采用嵌入式操作系統 windows XPE，工業控制機，功能是界面控制，程序輸入，圖形顯示、編程、模塊協調以及參數數據庫的優化等等功能。 軌跡控制單元采用DSP＋FPPGA 獨立模塊設計，和主控機通過CAN-BUS通訊，完成軌跡控制的功能，采用DDA算法/逐點比較法插補方式，支持電子手輪輸入。
我公司采用的光柵尺全閉環線切割數控系統，參照慢走絲控制系統和加工中心數控系統硬件結構設計，采用嵌入式操作系統保證性能穩定可靠。能有效的提高加工精度。 隨著數控機床越來越多地在生產中被廣泛應用，同時對數控機床定位精度、重復定位精度也日益提高，原來精密滾珠絲杠加編碼器式的半閉環控制系統已無法滿足用戶的需求。半閉環控制系統無法控制機床傳動機構所產生的傳動誤差、高速運轉時傳動機構所產生熱變形誤差以及加工過程中岡傳動系統磨損而產生的誤差，而這些誤差已經嚴重影響到數控機床的加工精度及其穩定性。線性光柵尺對數控饑床各線性坐標軸進行全閉環控制，消除上述誤差，提高機床的定位精度、重復定位精度以及精度可靠性。 基于現代檢測技術，應用CCD傳感器對正在加工的軸徑進行實時在線檢測，將檢測值反饋，當檢測值與理論值相差在規定數值之內時繼續進行下一步進給車削。在線檢測技術使加工中的測量?jī)x器與機床、刀具、工件組成一個閉環系統，工件加工過程中，實時測量工件的尺寸，再根據測得的實際尺寸來調整刀具的進給量，從而實現全閉環控制。把閉環控制點擴展到工件，可以使刀具的磨損量在控制閉環內，從而提高數控機床的加工精度。 我公司的中走絲電火花線切割機床主控部分采用嵌入式操作系統 windows XPE，工業控制機，功能是界面控制，程序輸入，圖形顯示、編程、模塊協調以及參數數據庫的優化等等功能。 軌跡控制單元采用DSP＋FPPGA 獨立模塊設計，和主控機通過CAN-BUS通訊，完成軌跡控制的功能，采用DDA算法/逐點比較法插補方式，支持電子手輪輸入。
*高精度：1μm光柵尺全閉環控制，實時檢測反饋補償，具有精度高，無失步，加工精度提高至±3 μm。 *高效率：**智能高頻電源，效率高達200mm²/分鐘, 方便實現多次切割,割一修二6000mm²/小時。 *低粗糙度：模具鋼達:Ra≤0.8 μm,鎢鋼達Ra ≤0.6 μm。 *恒張力控制電極絲裝置，無須人工緊絲，無松絲現象。
*機床工作臺傳動均為直線導軌、精密滾珠絲桿確保精度保持性。 *高耐磨**導向器穩絲裝置，長期加工精度保持性穩定。 *多級運絲速度自動/手動可調，滿足不同切割參數需要，便于上絲和多次切割。 *工業控制電腦系統平臺，雙CPU結構，HF編控一體化，抗干擾強，性能穩定。 *運絲機構無觸點柔性換向，貼塑導軌。 *可選配切鋁裝置，解決切鋁時易耗導電塊、切割鋁材效率低的問題。 *高精度四軸連動搖擺大錐度：±20°、±30°、±45°，供用戶選擇。
|
