| 材質 | 304 316 316Ｌ |
|---|---|
| 尺寸范圍 | φ600-φ6000 |
| 規格 | ＤＮ600-ＤＮ6000 |
| 計量單位 | 件 |
| 介質溫度 | 400 |
| 類型 | 可拆式槽盤式 |
| 樣式 | 槽盤式 |
| 用途 | 氣體和液體分布 |
| 使用材質 | 不銹鋼 |
| 品牌 | 精填 |
| 型號 | jdl |
| 加工定制 | 是 |

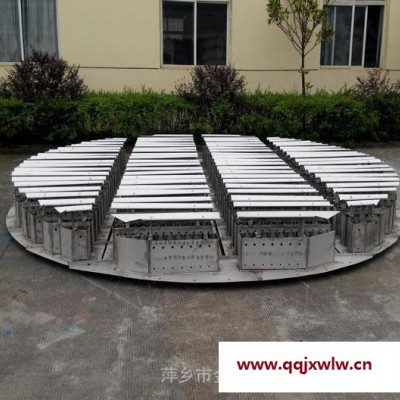

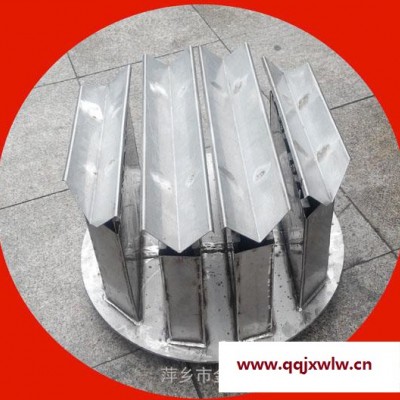

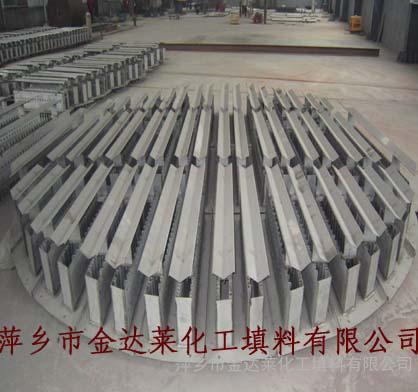

槽盤式氣液分布器
1、產品簡介
槽盤式氣液分布器是為適應大型塔器的改造而開發研制的一種新型氣液分布器。它是溢流盤式或篩孔盤式液體分布器改型發展而來，由若干個分布槽規則排列后組焊而成的盤式分布器，起到了液體收集、液體分布、氣體分布和側線采出作用，也是一種三合一式的氣液分布點器，其總上位高度軟多孔管式、多級槽式和噴嘴式分布器低0.5-1米。這就為多側線板式塔在不增加塔高的條件下改造成新型填料塔創造了有利條件；槽盤式氣液分布器抗堵塞，液層中重物沉底，輕物浮上，中部小孔液體流速較高，臟物難以堵塞小孔。
2、結構特點
槽盤式氣液分布器是由矩形升氣管、或槽鋼形導液管、特制導液管（導液角鋼）、燕尾式或槽鋼形擋液風帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部和中下部，同一垂線上的異徑小孔被角鋼或槽鋼形導液管罩住。盤中液體經噴淋孔進入導液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區落下，故導液管伸出長度取100mm。研究和實踐已經證明：產品由于燕尾式風帽和特制導液管使氣液2次分道流動，突破了“霧沫夾帶”和“升膜夾帶”難關。隨著開孔形式和液位的變化，升氣管內氣體動能因子從7增加到15時也無夾帶現象發生。而自不帶導液管的φ3-φ8mm小孔流出的液體，當升氣管內氣體動能因子Ｆ≥3.87時，則將全部被夾帶；產品布液均勻：均勻淋降式集液，左右對稱式抽出，液層深度較大，液面落差很小，噴淋點幾何均布，噴淋孔水平超標，從而保證了液體均勻；槽盤式氣液分布器除以上優異性能外，還具有布?xì)鈩?、壓力降低、高彈性、升液位等?yōu)點。
3、產品結構特性參數
槽盤式汽液分布器結構參數表
| 塔內徑 D | 總高度 | 升氣管高 | 分布板底距下端高 | 分布板 | 擋液帽寬 | 升氣管寬 | 孔數 （個） |
| 600 | 458 | 253 | 96 | 570 | 110 | 100 | 26 |
| 700 | 458 | 253 | 96 | 670 | 110 | 100 | 36 |
| 800 | 468 | 253 | 96 | 222 | 120 | 110 | 42 |
| 1000 | 468 | 253 | 96 | 222 | 120 | 110 | 68 |
| 1200 | 468 | 253 | 96 | 222 | 120 | 110 | 100 |
| 1400 | 468 | 253 | 96 | 222 | 120 | 110 | 138 |
| 1600 | 468 | 253 | 96 | 222 | 120 | 110 | 180 |
| 1800 | 468 | 253 | 96 | 222 | 120 | 110 | 236 |
| 2000 | 468 | 255 | 96 | 452 | 120 | 110 | 280 |
| 2200 | 468 | 255 | 96 | 452 | 120 | 110 | 356 |
| 2400 | 468 | 255 | 96 | 452 | 120 | 110 | 424 |
| 2600 | 468 | 468 | 95 | 452 | 120 | 110 | 504 |
| 2600 | 573 | 573 | 66 | 222 | 120 | 110 | 480 |
| 2800 | 468 | 255 | 96 | 452 | 120 | 110 | 604 |
| 3000 | 468 | 255 | 96 | 452 | 120 | 110 | 708 |
| 3200 | 468 | 389 | 66 | 222 | 120 | 110 | 764 |
| 3400 | 573 | 255 | 96 | 452 | 120 | 110 | 852 |
| 3600 | 573 | 389 | 66 | 222 | 120 | 110 | 986 |
| 3800 | 468 | 255 | 96 | 452 | 120 | 110 | 1064 |
| 4000 | 468 | 255 | 96 | 452 | 120 | 110 | 1170 |
| 4200 | 468 | 255 | 96 | 452 | 120 | 110 | 1308 |
| 4600 | 468 | 255 | 96 | 452 | 120 | 110 | 1602 |
| 5000 | 468 | 255 | 96 | 452 | 120 | 110 | 1832 |
| 5200 | 468 | 255 | 96 | 452 | 120 | 110 | 1992 |
| 5800 | 468 | 255 | 96 | 452 | 120 | 110 | 2658 |
| 6000 | 468 | 255 | 96 | 452 | 120 | 110 | 2740 |
4、應用范圍
槽式汽液分布器適用范圍廣：可用于化工、石油化工、煉油、輕工、制藥、環保、原子能等工業部門的常壓、減壓、加壓條件下的精餾、吸收、解析、洗滌等過程的填料塔中。
5、產品包裝
??槽式汽液分布器一般采用木箱包裝，并在包裝箱中注明“此面朝上”、“不許倒放”等字樣。
