| 訂貨號 | 05955896 |
|---|---|
| 加工定制 | 是 |
| 貨號 | 055595 |
| 用途 | 用于氣液分布 液體分布 液體再分布 |
| 別名 | 槽盤型氣液分布器 |
| 是否跨境貨源 | 否 |
| 品牌 | 精填 |
| 型號 | 可拆型 |

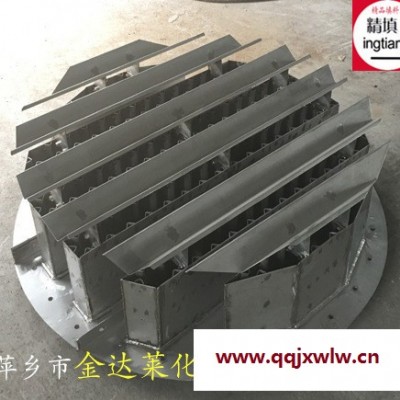

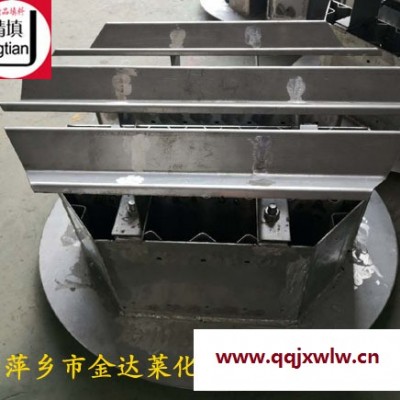

槽盤式氣液分布器
★產品介紹
槽盤式氣液分布器綜合了溢流盤式和篩盤式液體分布器的特點，其抗堵性大為改善，避免了液體夾帶的危險，升氣管呈矩形，盡可能提供氣液通過的自由空間（開孔率在30%以上，操作彈性可達1：10），壓降低于500Pa，制作不受直徑大小及材質的限制。性能優良：高效、多用型；抗堵塞，可用于較臟物料；較強的防止霧沫夾帶性能；氣液分布均勻；相對多級槽式分布器占有塔高較?。挥懈叩牟僮鲝椥?，可達10：1以上；分布器的壓降較低。槽式液體分布器是**通用的一種分布器，它具有較大的氣流通道**大可達截面積的55%。
具有多功能：如可用作填料塔內汽液分布器及消液體分布器。通常是由分流槽（又稱主槽和一級槽）、分布器（又稱副槽和二級槽）構成。一級槽通過槽底開孔將液體初分成若干流股，分別加入其下方的液體分布槽。分布槽的槽底（或槽壁）上設有孔道或?qū)Ч?，將液體均勻分布于填料層上。
可拆型槽盤式氣液分布器具有較大的操作彈性和極好的抗污堵性，特別適用于大氣液負荷及含有固體懸浮物、粘度大的液體的分離場合，由于塔內件槽式分布器具有優良的分布性能和抗污堵性能，適用范圍非常廣泛。
★產品類型
槽盤式氣液分布器為可拆型槽盤氣液分布器和可拆型槽盤液體分布器。
槽盤氣液分布器安裝在填料塔塔頂及各填料層的上部，用于液體及氣體分布；槽盤型液體分布器安裝在填料塔塔頂，用于液體分布。
可拆型槽盤氣液分布器分標準升氣管和高升氣管，分布器底板和升氣管等組成分布板部件，分布板有單升氣管型分布板和雙升氣管型分布板。單升氣管型用于塔徑800-1800mm的標準升氣管型及高升氣管型型，雙升氣管型用于塔徑≥2000mm的標準升氣管型。
★制造、安裝要求
1）支架與擋液帽先在塔外組裝，將支架與升氣管及支持板用螺栓連接后再進行擋液帽與支架的焊接。裝入塔內前，再將螺栓拆除，到塔內進行**組裝。
2）對分塊式的分布器，底邊翻邊法蘭上的螺栓孔應與相聯接的板配鉆。
3）現場組裝完成后，應將淚孔堵上后盛水試漏，各聯接面的接縫處只允許局部有滲漏或個別占緩緩滴漏，不允許有束狀漏流。同時觀察噴淋情況，噴淋應均勻。
4）塔設備的制造中，要求分布器的支持圈與分布器支承梁的上端應在同一水平面上，上表面應平整，其平面度偏差應小于等于±1.0-1.5mm。當有多根梁時，梁與梁的中心距偏差應小于等于±2mm。梁的上表面不得高于支持圈的上表面，支持圈上表面的對接焊縫一律磨平。
5）可拆型槽盤氣液分布器制造中對升氣管上層及下層的噴淋孔（d2及d1）孔徑偏差應嚴格控制，孔邊應光滑，d2及d1鉆孔方向應按液體流動方向（即從升氣管外向內打孔）。同時制造中應保證分布器安裝后，上層噴淋孔或下層噴淋孔均應在同一水平面上，同一層上的任意兩個噴淋孔之間的水平偏差不得大于3mm。其余技術要求按照J(rèn)B1205《塔盤技術條件》及HG/T21585.1-1998《可拆型槽盤氣液分布器》制造圖進行制造和驗收。
304不銹鋼可拆式槽盤型氣液分布器
不銹鋼槽盤式氣液分布器
316L槽盤式氣液分布器
