| 材質 | 3.3高硼硅和304不銹鋼 |
|---|---|
| 電機功率 | 180W |
| 功率 | 180w |
| 規格 | 50L |
| 攪拌轉速 | 0-600轉/分鐘 |
| 結構類型 | 開式 |
| 類型 | 玻璃反應釜 |
| 連接形式 | 法蘭、扣件連接 |
| 用途 | 化工 |
| 品牌 | 央邁 |
| 型號 | 50L |
設備技術參數
1、釜體系統

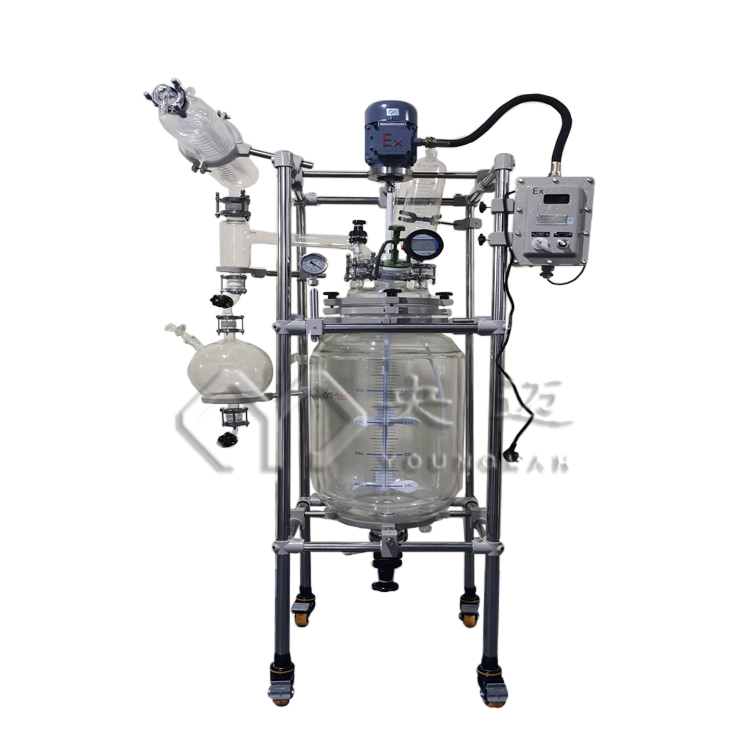

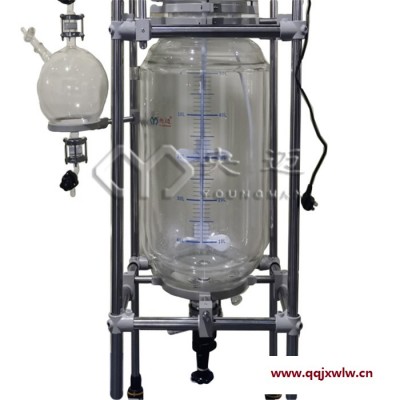

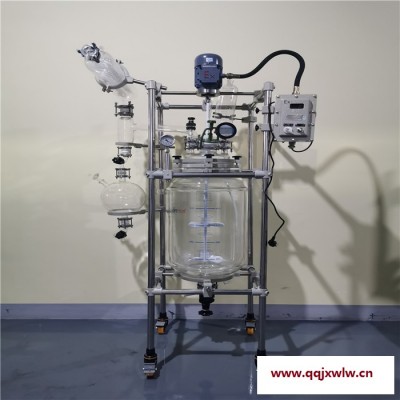

50L雙層玻璃反應釜釜體，采用3.3高硼硅玻璃制造，外形尺寸: 外徑*內徑*長度（410MM*365MM*750MM）；耐溫范圍：高溫300℃,低溫零下100℃，玻璃耐急驟溫差≤110℃；夾套循環口采用DN25平口，法蘭式連接不銹鋼保溫軟管（連接氟膠管需要配玻璃轉接口）；放料口采用DN50平口，四氟閥芯上頂式、￠38MM斜放料口確保反應無死角且放料徹底。夾套耐壓≤0.03MPA，釜體耐負壓可達0.1MPA。
2、釜蓋系統
50L釜蓋口外徑￠265mm，玻璃采用3.3高硼硅玻璃制造，6口多功能分布
如下：
1. 攪拌口采用￠50MM平口，配單端面碳化硅四氟陶瓷式機械密封，耐高、低溫，耐酸堿腐蝕，能確保在惡劣條件下高精度密封，攪拌用￠16mm不銹鋼芯外包聚四氟乙烯 ，聚四氟雙層攪拌漿，高度可調，適用于多種物料的攪拌。
2. 蒸發口采用DN40球凸口，法蘭式連接;定制分水器;盤管冷凝器面積0.5平方，下口DN40,上口為DN25-￠16排氣口;收集瓶10L，配套快速放料閥。
3. 滴加口采用40#標準口，配1000ml恒壓漏斗。（可定制滴加瓶裝置，需備注）
4. 進料口采用DN25平口閥門，帶玻璃延伸內芯，可用于負壓進料。
5. 測溫口采用DN25四氟平口，接PT100包氟溫度現場顯示儀，精度高且易觀察。
6. 加料口采用DN80平口，配四氟蓋及不銹鋼壓蓋固定裝置。
（可定制DN100，需備注）
7. 備用口采用24#標準口，帶抽氣活塞用于放空或真空。
8. （另可定制其他功能口徑釜蓋，需備注）

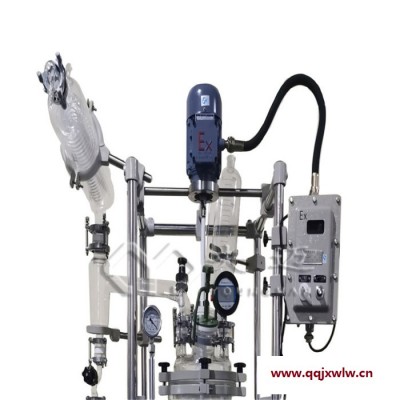

3、電機及控制系統
本產品采用防爆調速控制箱（型號：BET56-B。防爆標志：ExdⅡT6/DIP A20 TA,T6。防爆合格證編號：CE091096。防爆等級：IP66），箱內嵌入知名品牌可調速變頻器。
面板顯示：1轉速數顯觀察窗。2調速旋鈕。3電源指示燈。4電源開關。
電機采用三相電壓220V-180W交流防爆電機（產品型號：YB2-63M2-4。防爆標志：ExdⅡBT4。防爆合格證編號：CNEX090565。生產許可證編號：XK06-014-00604。標準編號：JB-T7565.1-2004），轉速可調：0-600轉/分鐘；連接攪拌處配304不銹鋼萬向節，運轉堅固平穩，噪音輕、扭力大。

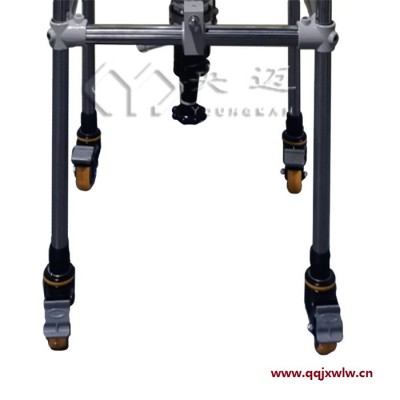

4、框架系統
反應釜框架一律采用304不銹鋼管，鋁制噴塑底托板，鋁制噴塑法蘭及連接件，井字型框架，帶高強度可剎腳輪便于移動，配備不銹鋼真空表，框架設計合理，經久耐用，冷凝器立式整機尺寸700*700*2400MM。冷凝器臥式尺寸700*700*2100MM
