| 加工定制 | 是 |
|---|---|
| 類型 | 函數記錄 |
| 測量精度 | 0.1 |
| 電源 | 220VAC |
| 品牌 | 冶拓 YeTop |
| 型號 | YT-R5000系列中長圖彩屏無紙記錄儀 |

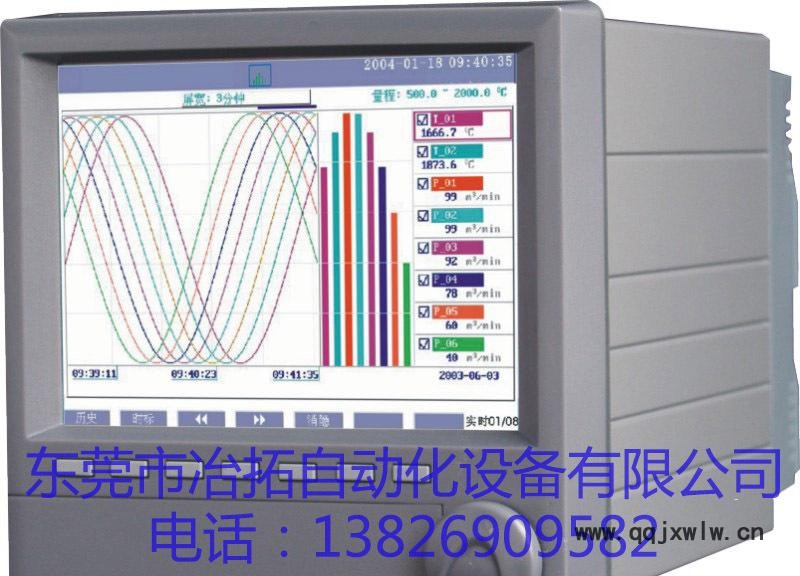

YT-R5000是一種采用32位ARM處理器和10.4英寸640×480、64色TFT真彩液晶顯示屏、CCFL背光的多功能無紙記錄儀。YT-R5000具有32路模擬量萬能輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。YT-R5000適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。 主要功能：◆ 模擬量輸入：32通道◆ 報警輸出：32通道◆ 斷線處理功能◆ 非線性表格◆ 流量模型運算功能◆ 小信號切除功能◆ 線性修正功能◆ 報警/累積列表功能◆ 畫面分組功能：8組◆ 組態拷貝功能◆ 10.4英寸TFT彩色LCD◆ RS-232C/485通訊接口◆ 3套畫面配色方案◆ 中英文操作界面◆ 全拼中文輸入◆ CF卡接口◆ 128MB 內存◆ 快速旋鈕操作◆ 畫面自動切換◆ 屏幕保護功能 主要參數：◆ 輸入信號**32通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC。◆ 串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω◆ 靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級◆ 信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(0~10)V；毫伏信號：(0~20)mV、(0~100)mV;熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；熱電阻信號：Pt100、Cu50、JPT100;(-5~5)V、(-10~10)V、(0~1)V、(0.2~1)V◆ 記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選?！?采樣周期：1秒，即1秒對各通道均采樣1次 ◆ 存儲容量：內部Flash存儲器**大容量為128MB◆ 報警輸出**32路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）◆ 實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電**大時鐘誤差±1分/月 ◆ 掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失◆ 通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離◆ 通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps◆ 供 電：交流：(100~240)VAC 頻率范圍：(47~63)Hz◆ 工作條件：工作溫度：(0~50)℃；濕度：(10~85)%（無結露）；運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%（無結露）◆ 尺 寸：外形尺寸：288mm×288mm×244mm ; 開孔尺寸：282 mm×282 mm 先進技術：◆優越的電源技術：自行設計的高性能電源技術，有效抑制外部諧波干擾，大大提高了電源的穩定性**的抗干擾性能：模塊化結構設計，信號全隔離技術，群脈沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標均通過**EMC測試標準◆ 可定制的軟件功能：成熟的軟件開發技術，滿足用戶的定制需求◆人性化的顯示界面：結合用戶使用要求的顯示界面，全中文友好界面，組態方便，中/英文菜單及界面顯示快速自由切換◆ 整體封裝設計：內部結構全接插式設計，無任何裸露電線，保證內部電路的穩定運行◆ 成熟可靠的外部數據轉存技術：通過工業級帶USB接口的CF卡（配備2G大容量SANDISK工業級CF卡及USB接口**）實現數據的實時和歷史轉存，確保記錄數據的完整**可靠的加工工藝：全自動SMT生產工藝，保證線路板無虛焊，提高產品的可靠性
