| 刀具數量 | 4.0 |
|---|---|
| 動力類型 | 電動 |
| 控制方式 | 閉環控制 |
| 控制系統 | PLC |
| 用途 | 金屬切削 |
| 運動方式 | 點位直線控制 |
| 主電機功率 | 3 |
| 適用行業 | 不銹鋼制品 |
| 布局形式 | 立式 |
| 加工尺寸范圍 | 850-1500 |
| 品牌 | 海銳數控 |
| 型號 | HRK4000 |
一、用途說明

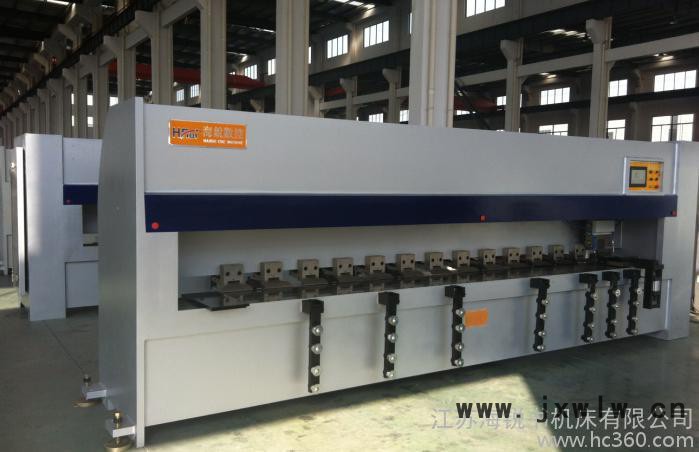

本設備為全數控金屬板材開槽機。本機床采用先進的CNC系統,設計新穎。具有加工精度高、操作簡單、無噪音、無振動等特點。該機床用于在鈑金件（含不銹鋼板、鋁板、鋁塑板、銅板、鐵板、膠木板、亞克力板及其它一些特殊板材。）上進行V型槽、U型槽及其它不規則槽的加工，特別適用于鈑金件折彎前的V槽加工。
二、性能和特點
1、HRK型數控金屬薄板開槽機是本公司科研人員在國內外金屬薄板開槽機基礎上研究開發的升級產品，本機具有傳統機型的一切性能，充分解決了客戶在實際操作過程中所遇到的一系列問題。
2 設備采用鋼板焊接，經振動時效消除內應力，使整個機型在強度，剛性，穩定性都超過了國內外的同等產品。
3 設備采用后送料結構，萬向球的巧妙設計，使得設備在進料和出料時均不會破壞板料的表面?？烧{(diào)式活動工作臺面，能保證開槽深度每個部位的精確。
4 設備采用前后三把成型刀的加工工藝，使加工時所產生的鐵屑大大減少，相比傳統五把刀所加工的精度也大大提高，因五把刀所加工出槽底可能會產生多底線條。
5 設備采用全氣動夾料，壓料，工作快捷，使得被加工產品無夾痕，壓痕，全部工作過程跟蹤吹風。工作區間的照明系統更是達到極致。
6 設備采用高速合金鋼的齒輪齒條，及大螺距的滾珠絲桿，和高精度、靜音直線導軌。主軸系統以高扭矩伺服電機配進口星型減速機作為驅動。使得刀架在加工工件時更加穩定和快捷。
7 設備工作臺采用高強度的板材作為基面，使得工作臺在加工工件時，不易被磨損。且臺面板與機身工件采用活動可調式，使得刀尖到臺面每一點的距離精度保證在0.02mm左右。
8 設備采用PLC人機界面編程。操作人員易學易懂，定位準確。
9 設備夾料、壓料均采用全氣動控制。使得本機在節能環保理念上達到了一個高點。
10 設備的整體造型簡潔、大方、美觀，采用框式結構設置，符合各類技術人員的操作習慣，使操作工在工作時能充分達到生產及技術要求。
三、設備的主要技術參數
序號 | 項目 | 單位 | 數值 |
1 | 最大加工板厚 | mm | 6 |
2 | 最大加工板長 | mm | 4000 |
3 | 最大加工板寬 | mm | 850～1500﹙可選﹚ |
4 | 最小加工板厚 | mm | 0.3 |
6 | 送板速度 | m/min | 0.5-5 |
7 | Y軸最小設定單位 | mm | 0.01mm |
8 | Y軸最小定位精度 | mm | ±0.05mm |
9 | Z軸最小定位精度 | mm | 0.01mm |
10 | Z軸最小定位精度 | mm | ±0.05mm |
11 | X軸電機功率 | Kw | 2 |
12 | Y軸電機功率 | Kw | 3 |
13 | Z軸電機功率 | m | 0.4 |
14 | 氣源壓力 | Map | 0.4-0.6 |
