| 類型 | 平面磨床 |
|---|---|
| 重量 | 4000（kg） |
| 主電機功率 | 5.5（kw） |
| 外形尺寸 | 2300*1700*2500（mm） |
| 加工精度 | 精密 |
| 砂輪轉速 | 1440（rpm） |
| 最大磨削尺寸 | 400*1000（mm） |
| 控制形式 | 人工或液壓 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 作用對象 | 金屬 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 保修2年 |
| 品牌 | 云南磨床廠（合信源） |
| 型號 | M7130/32/40/63/80 |

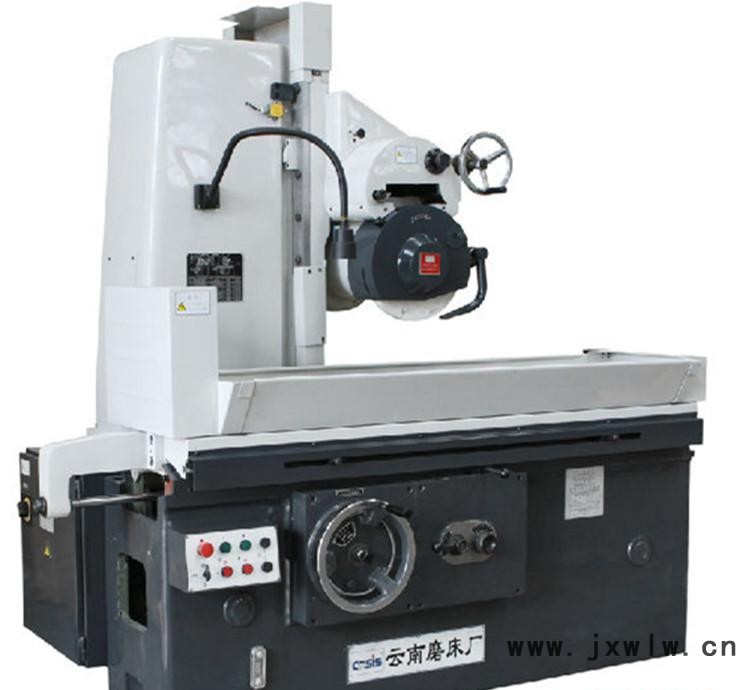

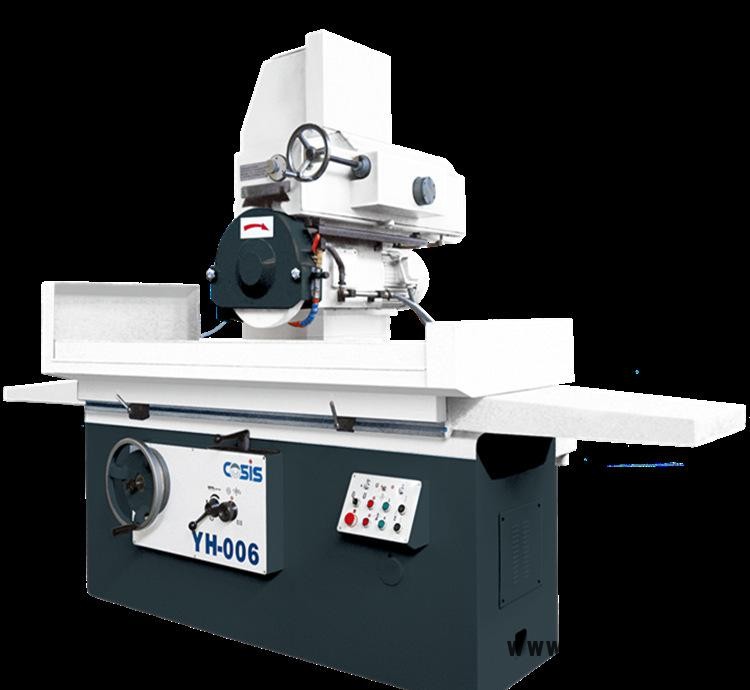

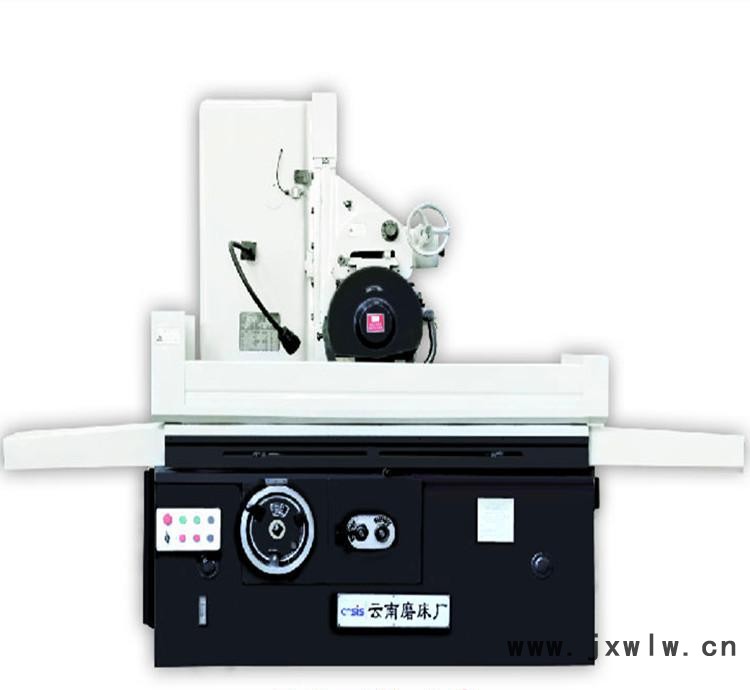

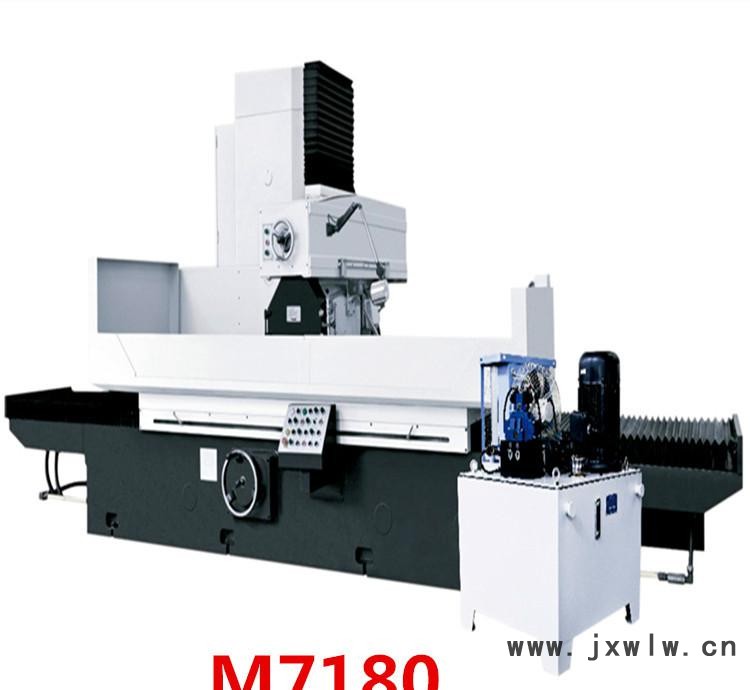

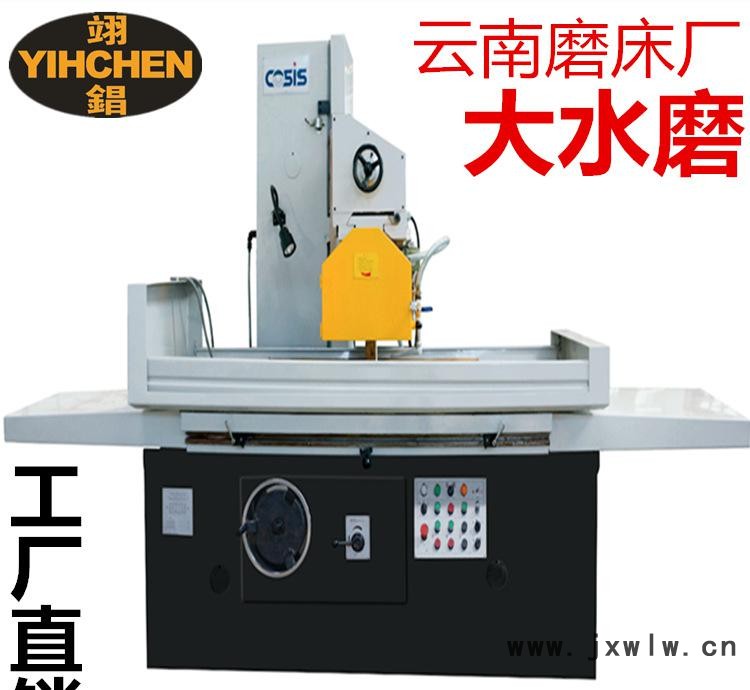

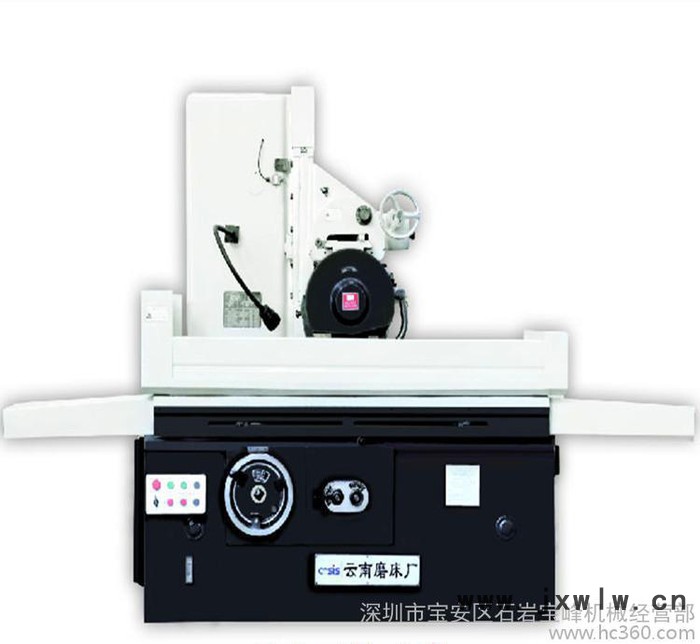

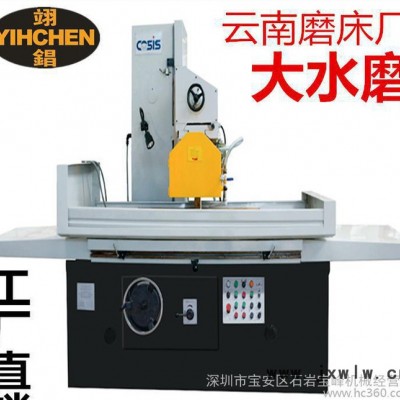

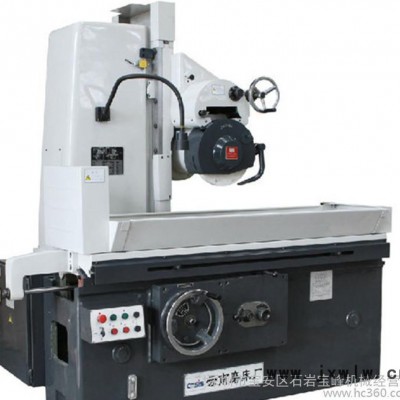

云南大水磨床廠M7130/32/40/63/80合信源大水磨床
本機床系采用砂輪周邊磨削工件平面的機床，亦可使用砂輪的端面磨削工件的垂直面。按工件的不同可將其牢吸在電磁盤上，或直接使用其他夾具固定在工作臺面上。
工作臺縱向運動為液壓驅動。磨頭在拖板上橫向運動可由液壓驅動或是手動，并有自動互鎖裝置。拖板連同磨頭在立柱上垂直運動，具有手動和機動（快速升降）功能，并由互鎖裝置。升降絲桿為滾珠絲桿。
7140系列磨床
技術參數MAIN PARAMETERS
項目?jī)?nèi)容 | Item Contents | M7140 | MY7140X16 | MY7140X20 | ||
工作臺面尺寸（寬X長）（mm） | Working table size（WxL） | 400X1000 | 400X1600 | 400X2000 | ||
**大磨削尺寸：長X寬X高 | Max.grinding size no chuck（LxWxH） | 1000X400X400 | 1000X400X400 | 2000X400X400 | ||
工作臺**大縱向移動量 | Max.table longitudinal travel | 1100 | 1700 | 2100 | ||
磨頭**大橫向移動量 | Max.cross travel of gringing head | 440 | 440 | 440 | ||
磨頭**大垂直移動量 | Max.vertical travel of grinding head | 400 | 400 | 400 | ||
磨頭垂直進給手輪刻度值 | 每格 | Feed on vertical feed handwheel | Per grad. | 0.01 | 0.01 | 0.01 |
每轉（mm） | Per rev. | 1 | 1 | 1 | ||
砂輪尺寸 | Wheel size | 350X40X127 | 400X40X203 | 400X40X203 | ||
主軸轉速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 | ||
電機總功率（KW） | Mtor total power | 9.2 | 13.7 | 13.7 | ||
砂輪主軸電機（KW） | Wheel spindle motor | 5.5 | 7.5 | 7.5 | ||
油泵電機（KW） | Oil pump motor | 3 | 5.5 | 5.5 | ||
加工平行度 | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 | ||
表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 | ||
機床凈/毛重 | N./G. weight | 3700/4000 | 5300/5900 | 6000/6500 | ||
包裝尺寸（長X寬X高）（cm） | Packing dimensions（LxWxH） | 228X170X250 | 530X170X250 | 610X170X250 | ||
