| 加工定制 | 否 |
|---|---|
| 類型 | 橋式三坐標測量機 |
| 品牌 | PANTEC |
| 型號 | uc4000 |
瑞士PANTEC公司三坐標測量機專用CNC控制系統（基礎版）
————三坐標控制系統國際知名品牌
————功能全面、性能卓越、兼容性強
l 三坐標測量機專用CNC數控系統，采用上、下位機式雙計算機控制的先進理念，利用控制層和應用層獨立運行的原理，使三坐標測量機（CMM）在高效率、高精度和高穩定性等方面極大地滿足了用戶的需求。
l 控制單元、伺服單元、接口板和CPU主板整合在一個緊湊的機箱內，集成度高，減少了控制系統的外部連線，保證了系統的可靠穩定性。
l 對拐點等多種運動軌跡的優化處理可以使機器的運動性能速度更快、狀態更穩、效率更高，實現可飛行軌跡運動。
l 內部采用先進的連續運動軌跡插補算法，可進行測量軌跡的優化整合，在多點連續運動的路徑規劃上，既可以沿直線路徑運行，也可以沿圓弧路徑運行，為程序的編寫提供了多種選擇方式。
l 控制系統所具有的觸發式測頭模擬掃描測頭測量的TP掃描功能采點效率高，依此可以實現對未知曲線、曲面的跟蹤掃描測量，方便完成逆向工程時曲面點的采集。
l 控制系統采用多種控制模式，提供多種安全保障功能，更加安全可靠，當系統判斷意外發生時，則能夠在極短時間內切換到相應的安全模式，并具有故障自診斷糾錯功能。
l 配備專業化HT400操縱盒，有無線操縱盒和有線操縱盒可供選擇，人性化設計的操縱盒為用戶提供了布置合理的操作桿和按鈕面板，既有階躍式速度控制，又有無級式速度控制，使機器控制更加簡捷。同時具有根據操作者相對機器不同位置進行操作方向設置的功能，使設備的操作更方便、順暢。
l 驅動系統采用直流伺服電機驅動，可使電機根據不同要求按照T曲線速度或S曲線速度運動，確保機器運動狀態**保持平穩。
l 具有內部溫度監控系統，避免因欠壓、欠流等情況下導致控制系統損壞。
l 多種備選插口，滿足特殊設備及功能擴展的需求。
l 配有位置信息高速鎖存的硬件捕捉器，使測量機取點精度更高，采點速度更快。
l 附帶TCP/IP,RS232/RS422等多種接口方式，便于與計算機聯網以及其它外設的聯接。

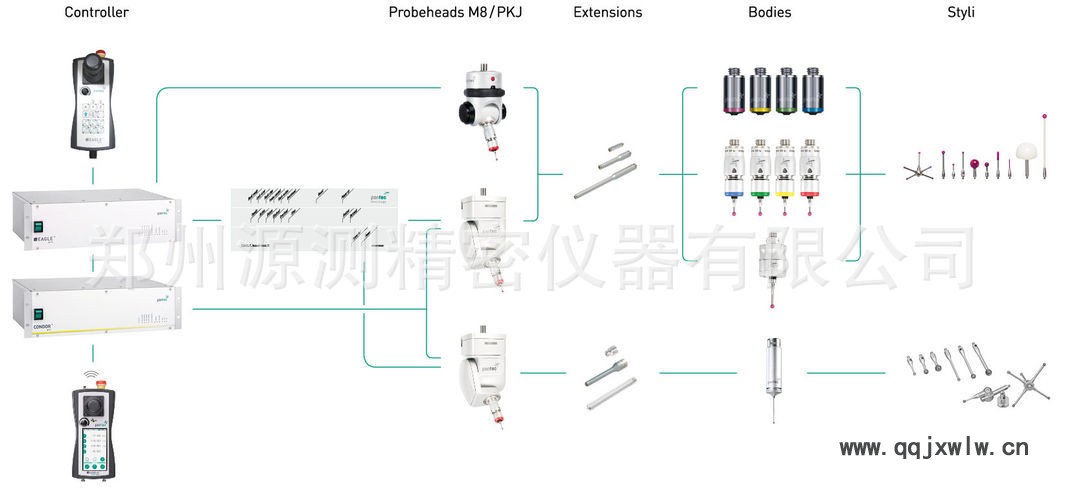

l 支持觸發式、線激光掃描式、光學CCD等多種測頭系統，包括RENISHAW全系列測頭連接系統和多家公司的不同型號的測頭產品。并可方便實現諸如環形頂光源邏輯電路的控制。
l 整個控制系統符合歐洲電氣安全標準。
