詳細技術參數售前資料
1.產品介紹

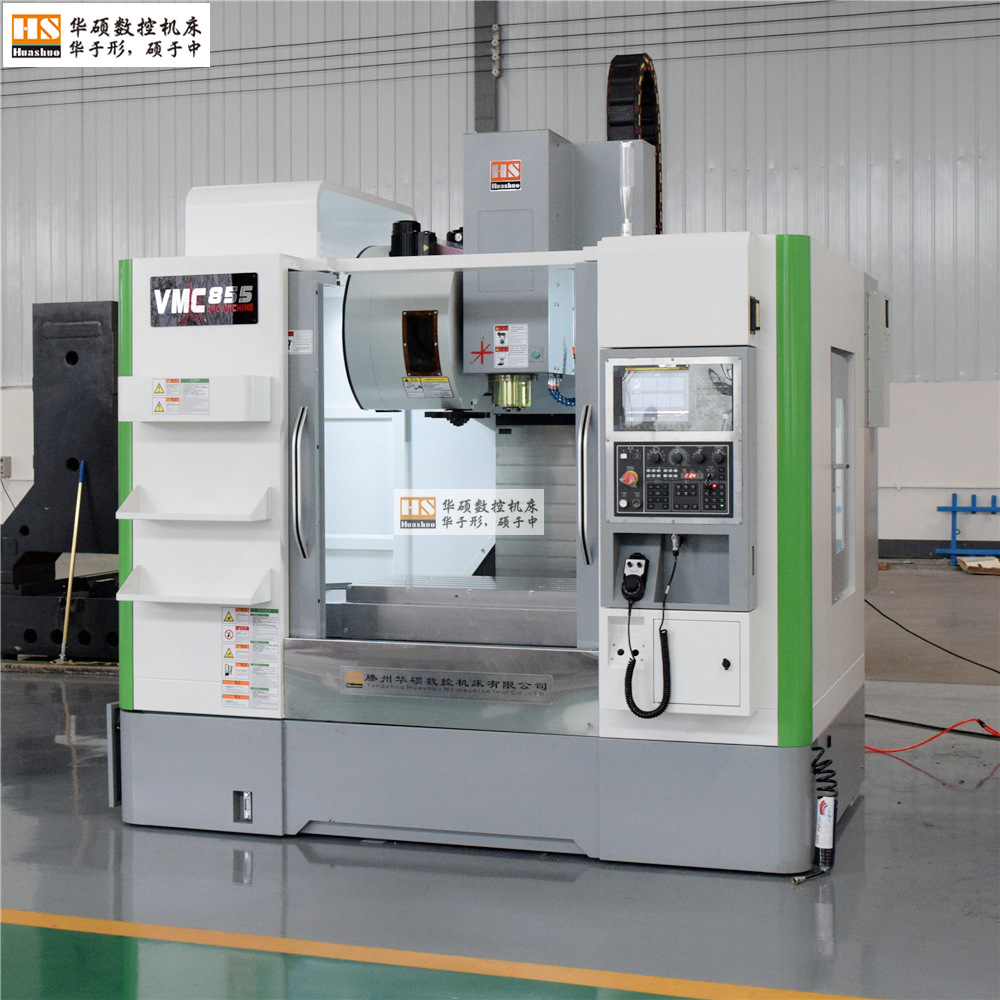

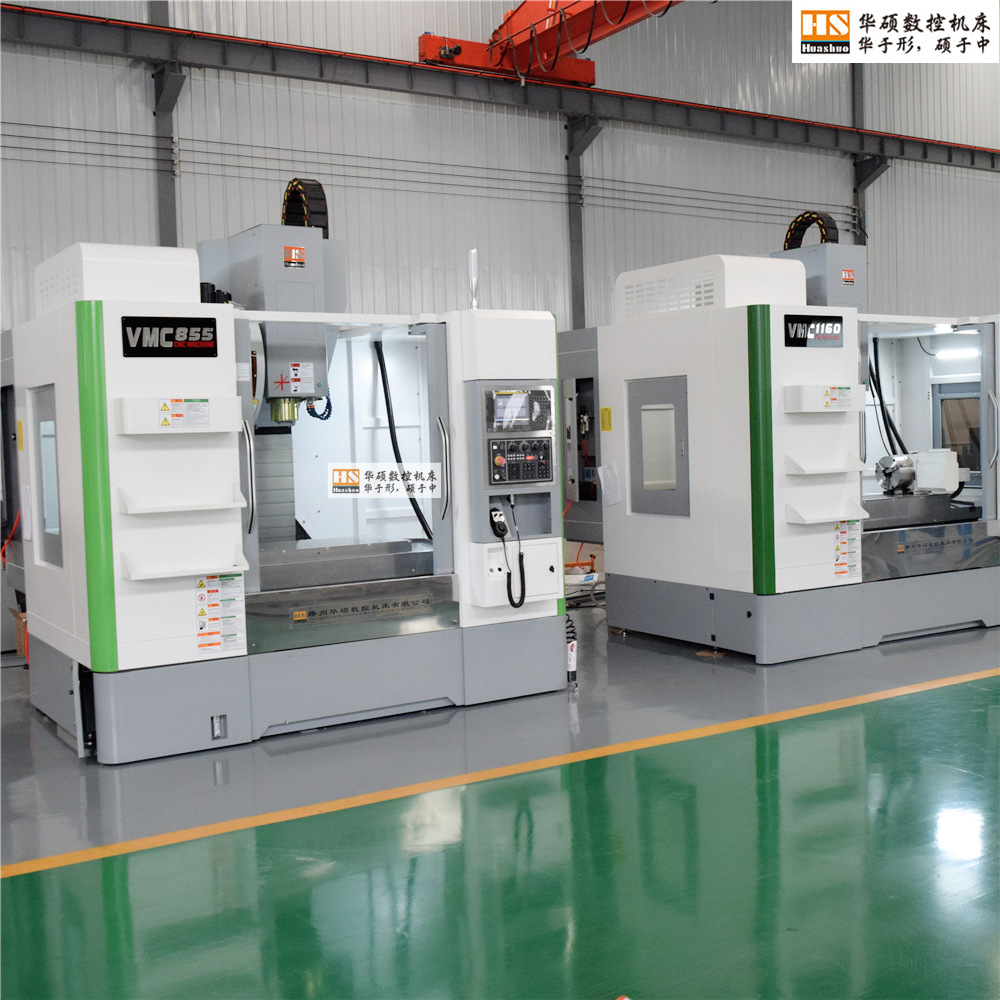

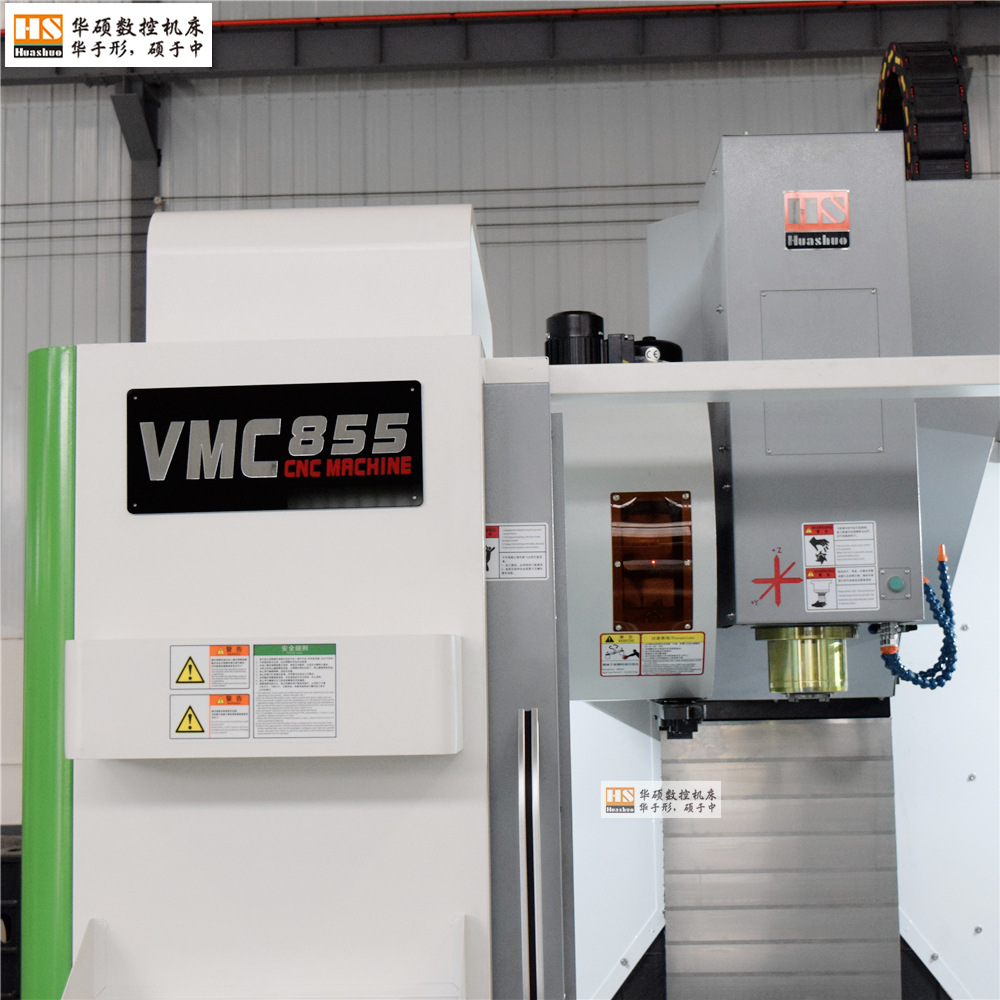

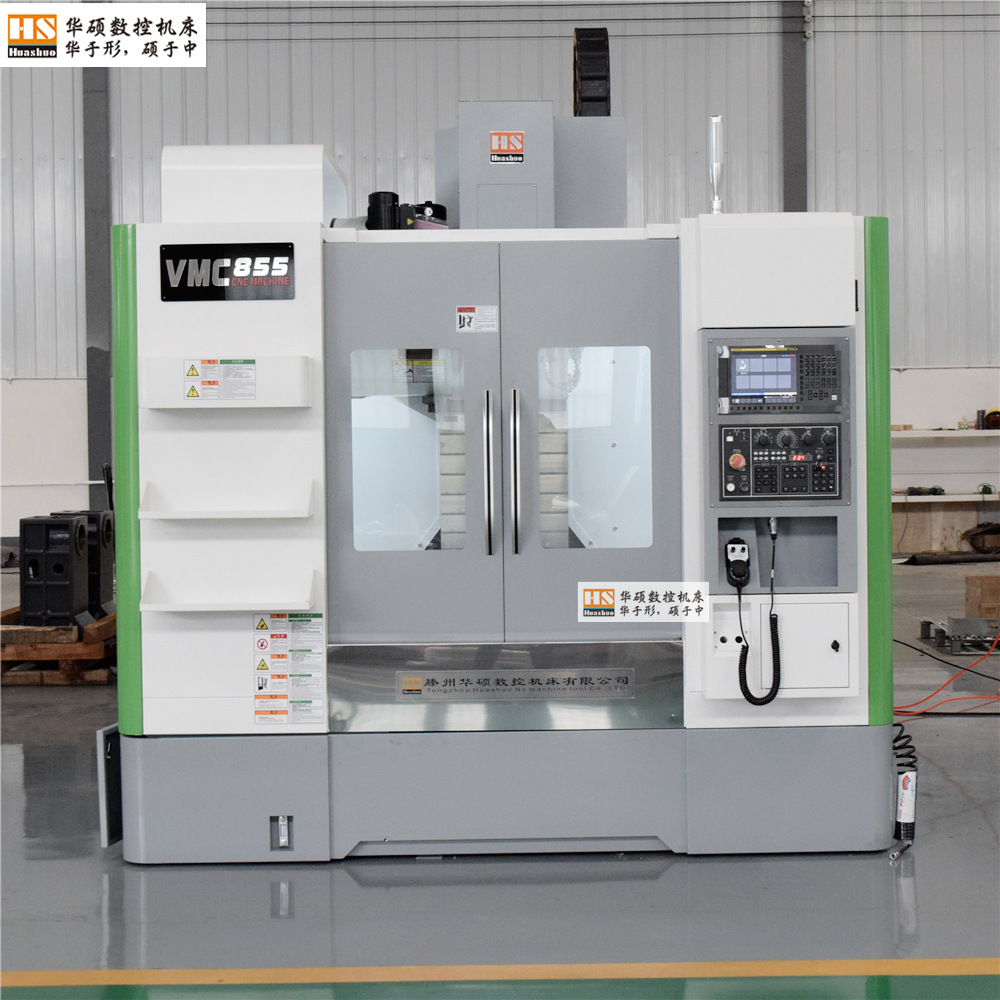

產品型號：VMC-855
產品名稱：立式加工中心
標準系統：發那科
產品說明：
1、X、Y、Z三軸行程：800x550x550mm
2、主軸轉動方式為皮帶連接，最高轉速：8000轉。
3、刀庫標準配置為圓盤24把刀庫，滿足客戶的需求。

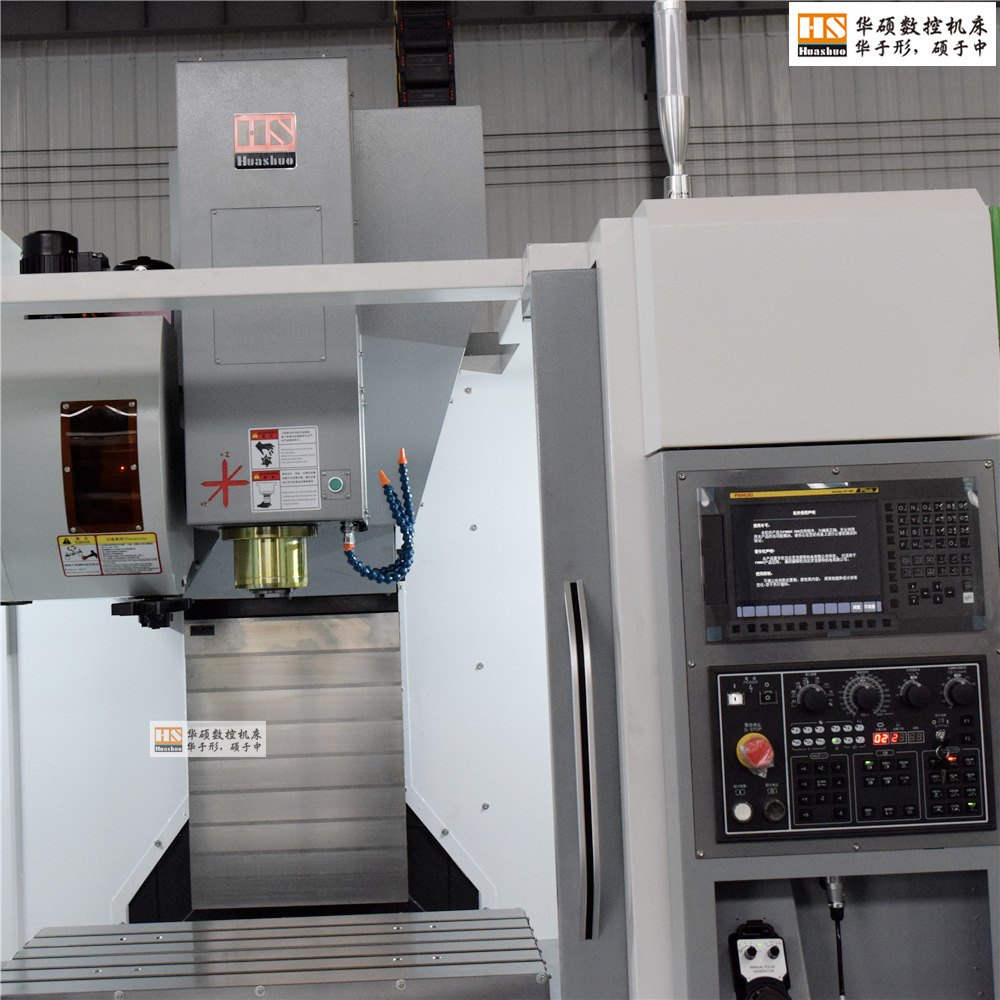

4、頭部組為重型箱型結構，內部肋骨強化，高剛性。
5、主軸打刀方式采用油壓機構，打刀時主軸均勻受力，延長軸承壽命。
6、電器箱采內分隔離式設計，將控制器之發熱源部分給予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。

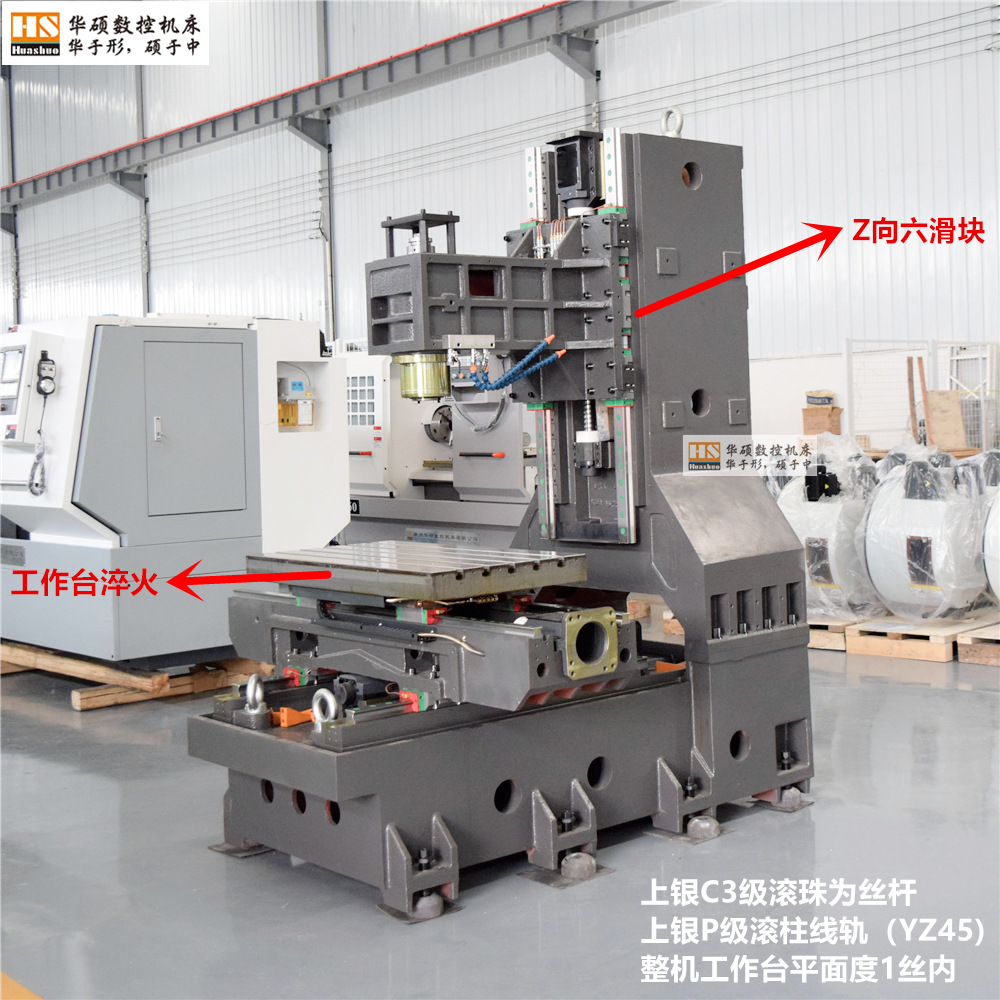

7、三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
8、X、Y軸采用滾柱式線性導軌，具有高剛性，低噪性，可做快速位移及獲得 循環精度，快速移動速度為36/36/24m/min。
9、所有成品均經過激光定位補正及循園測試，以確保 定位精度及伺服特性，且機臺出貨前經嚴格的檢驗措施，確保機臺的各項精度長期穩定。
主要技術參數

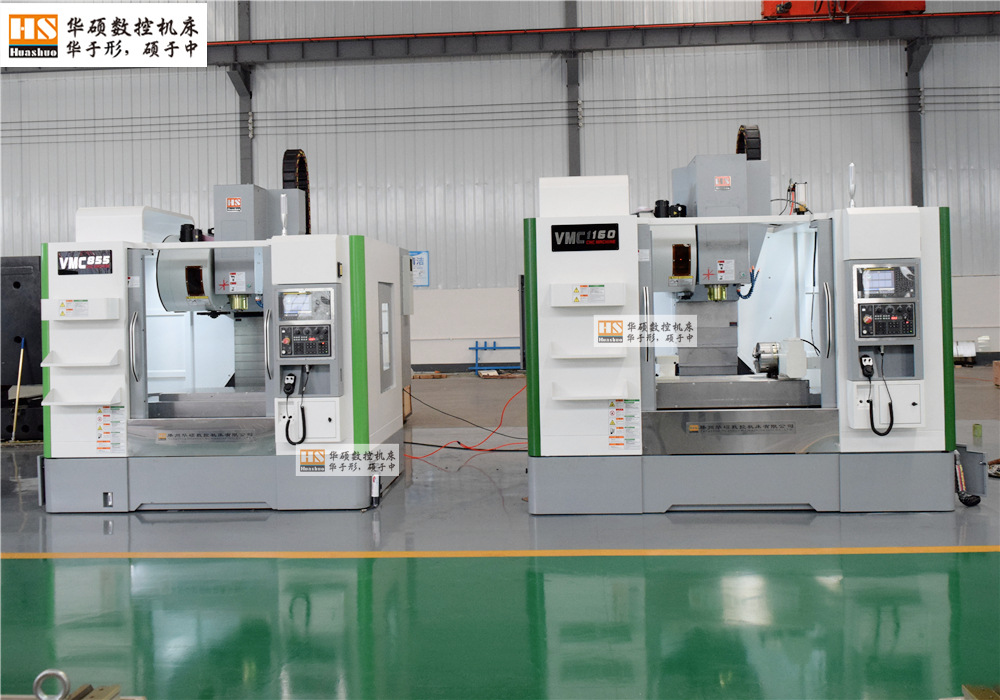

項 目 | 內 容 | 單 位 | Vmc855數 值 | Vmc1160數 值 |
工作臺 | 工作臺面積 | mm | 1000×550 | 1200×600 |
T型槽 | mm | 5-18-100 | 5-18-100 | |
承重 | Kg | 800 | 1500 | |
行 程 | 移動范圍 X、Y、Z | mm | 800×550×550 | 1100×600×600 |
主軸鼻端至工作臺距離 | mm | 120-670 | 120-720 | |
主軸中心至立柱導軌面距離 | mm | 550 | 650 | |
進 給 | 快速移動速度 X、Y、Z | m/min | 36/34/34/min | 36/34/34/min |
切削進給速度 X、Y、Z | mm/min | 10~10000mm/min | 10~10000mm/min | |
主 軸 | 主軸錐孔 | BT40 | BT50 | |
主軸轉速 | r/min | 0-8000pm | 0-6000pm | |
主軸功率 | kw | 交流伺服7.5 | 交流伺服11 | |
刀 庫 | 刀庫容量 | 把 | 30 | 24 |
刀具重量 | kg | 8kg | 15kg | |
刀具尺寸 | mm | φ150×300 | Φ200×350 | |
精 度 | 定位精度X/Y/Z | mm | ±0.008 | ±0.008 |
重復定位精度X/Y/Z | mm | ±0.0075 | ±0.0075 | |

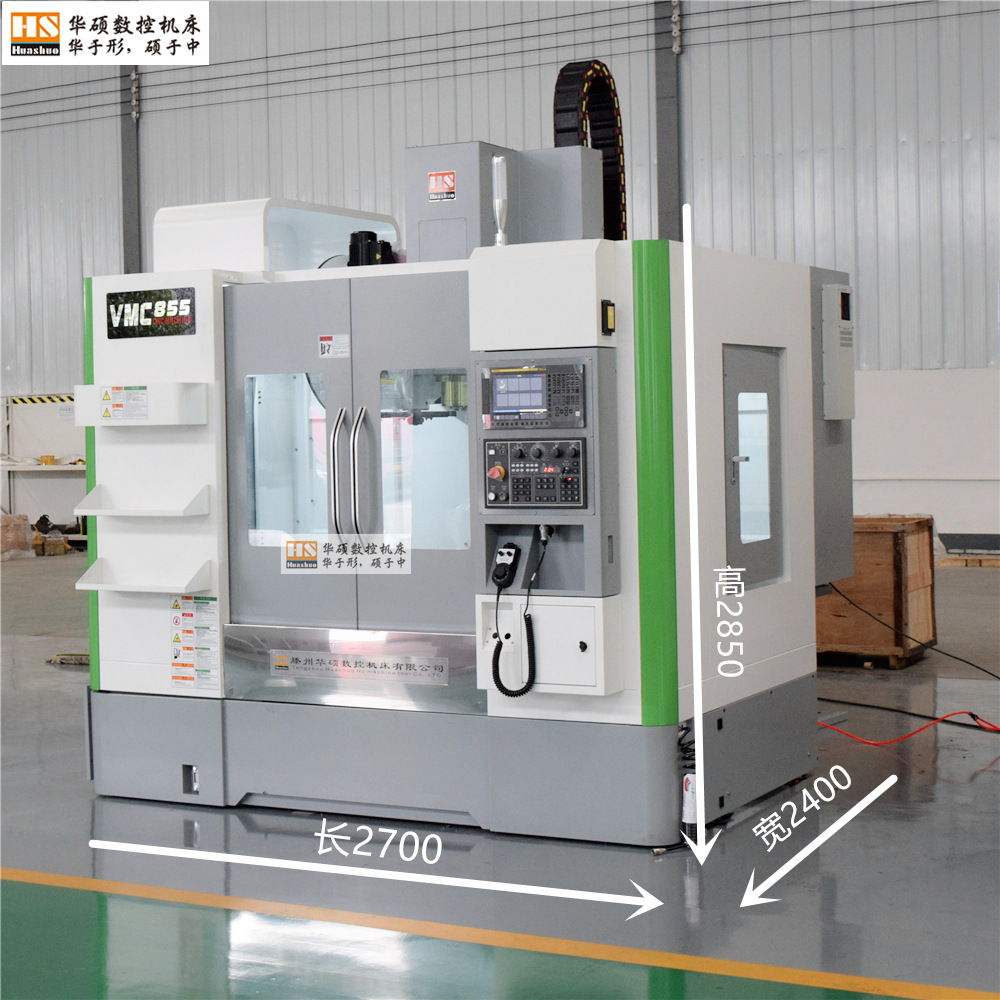

外形尺寸 | 長寬高 | mm | 2800*2400*3000 | 3200*2500*3200 |
重量 | KG | 5800 | 7200 |
機床配置
序號 | 名稱 | VMC855 | VMC1160 |
1 | 系 統： | 發那科伺服系統 | 發那科伺服系統 |
2 | 主 電 機： | 系統配套7.5KW伺服電機; | 系統配套11KW伺服電機; |
3 | 進 給 電機： | 系統配套伺服電機。 | 系統配套伺服電機。 |
4 | 主 軸： | 臺灣丹銓8000rpm主軸單元BT40。 | 臺灣丹銓8000rpm主軸單元BT40。 |
5 | 絲 杠： | 上銀c3級滾珠絲桿 | 上銀c3級滾珠絲桿 |
6 | 線 軌： | 上銀P級滾柱線軌 | 上銀P級滾柱線軌 |
7 | 刀 庫： | 臺灣雙冠BT40圓盤刀庫，刀庫容量24把刀 | 臺灣雙冠BT40圓盤刀庫，刀庫容量24把刀 |
8 | 絲桿軸承 | 日本不二越 | 日本不二越 |
9 | 電器柜換熱 | 同飛制冷 | 同飛制冷 |
10 | 內防護 | 江蘇海東 | 江蘇海東 |
11 | 外防護 | 全封閉外防護 | 全封閉外防護 |
12 | 自動潤滑 | 廣東河谷 | 廣東河谷 |
13 | 冷卻系統 | 江蘇裕精 | 江蘇裕精 |
14 | 照明 | 深圳歐恩防爆燈 | 深圳歐恩防爆燈 |
欲了解更多vmc855立式加工中心產品信息敬請聯系我們惠詢
我們展示的不只是產品細節，而是表明我們對待產品的態度。
選配第四軸
